30
СОВЕТ:
помните, что на экране рыбоискателя показывается
водная толща как бы с высоты «птичьего полета», но в
пределах конуса излучения. Это значит, что видимые на экране
водоросли и рыбы на самом деле могут находится в любой
другой точке конуса излучения.

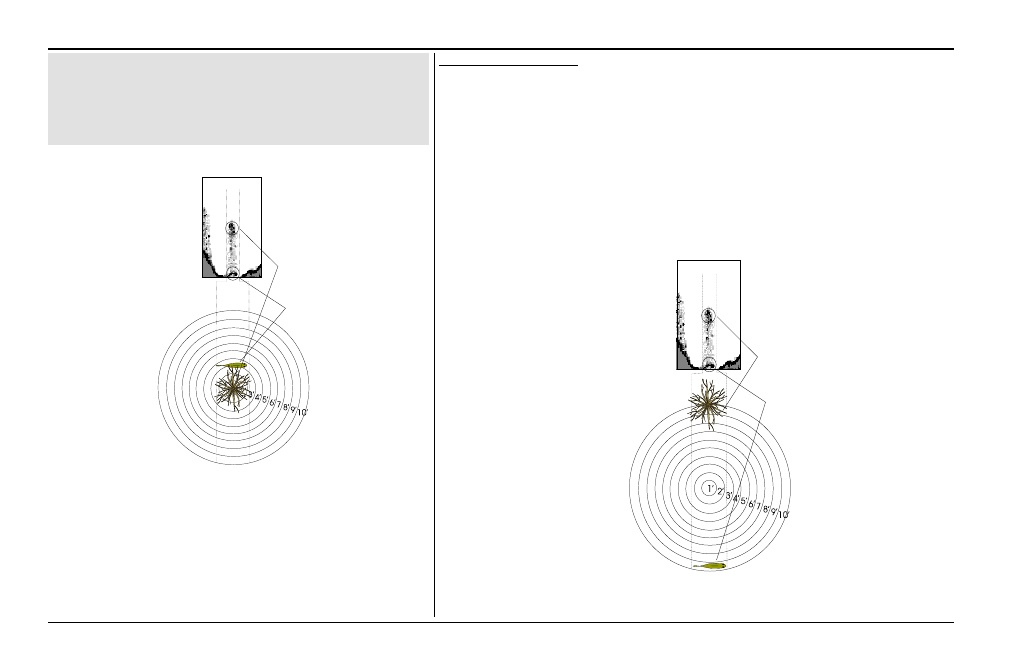

ЧТО ПОКАЗЫВАЕТ ЭКРАН
У в е л и ч е н н ы й
вид сверху
Водоросли
Рыба
Что показывает экран
Очень важно понять, что на экране не отображается объемное содержание водной толщи.
Рыбоискатель может показать большое количество объектов в воде одновременно, однако
ничего не может сказать о пространственных координатах этих объектов. Определяется
только время прихода отраженного эхо сигнала.
Пример 2 показывает, как излучатель воспринимает эхо сигналы от подводных объектов.
Несмотря на то, что на экране (вверху) рыба располагается непосредственно ниже
водорослей, вид от излучателя отчетливо показывает, что рыба находится в нескольких
метрах в стороне от водорослей. Прибор не может определить, где в пределах конуса
располагаются водоросли и рыба, а лишь только сообщает, что эхо сигналы получены в
одно и то же время.
Водоросли
Увеличенный вид
сверху
Пример 2.
Рыба
НА ВОДЕ
