УСТАНОВКА ИЗЛУЧАТЕЛЯ

Заполнить «банку»
водой

или

машинным салом

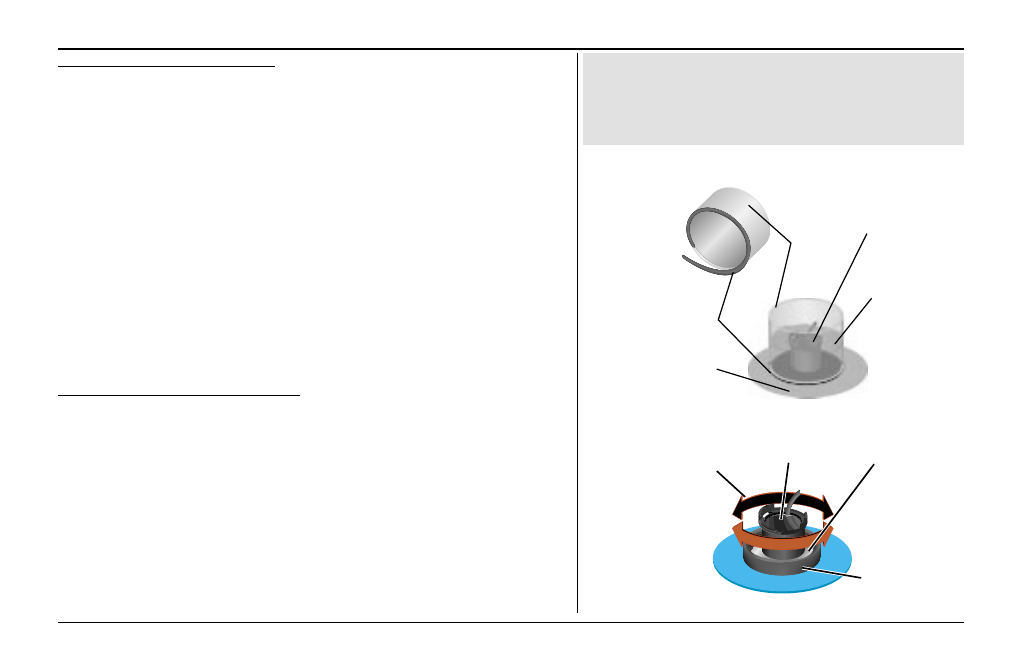

Установка излучателя и/или датчика скорости

Поверхность днища

Герметик или липкая лента

Отрезок трубы или
скрученная полоса из
толстого пластика

Н а г р у з и т ь
излучатель, чтобы
зафиксировать на
месте

УСТАНОВКА

Установка излучателя в трюме

Излучатель типа 010 10224 00 разработан специально для установки в трюме
стеклопластикового корпуса. Обычный пластмассовый транцевый излучатель также может
быть установлен этим методом. Если излучатель имеет датчик температуры, легко
догадаться, что он будет показывать температуру внутри трюма.

Выбор места

1.

В месте установки излучателя стеклопластик должен быть сплошным, не содержащим
никаких пузырьков воздуха, не должен быть слоистым и не иметь зазоров. Место
установки излучателя должно располагаться над областью «гладкой» воды под
днищем судна на любой его скорости. Не следует располагать излучатель над разного
рода неровностями наружной поверхности днища, которые могут создавать
завихрения воды.

СОВЕТ

В трюмах многих современных стеклопластиковых судов имеется специальный
«карман» для установки излучателя. Если вы не смогли обнаружить такой «карман»
в трюме своего стеклопластикового судна, обратитесь к его изготовителю.

Проверка правильности выбора места

Установите излучатель в воду, ориентируя его вертикально вниз и настройте эхолот на
наилучшее качество приема информации. Сделайте испытательное приспособление, как
это показано на рис. справа. Если характеристики рыбоискателя серьезно ухудшатся,
подберите другое место для установки излучателя.

Установка излучателя:

1.

Слегка обработать мелкой наждачной бумагой поверхность днища в трюме и рабочую
поверхность излучателя.

2.

Сделать подобие банки без дна высокой примерной 6 мм. В «банку» налить немного
приготовленного двухкомпонентного эпоксидного клея. В эпоксидный клей
установить излучатель,

Проверка места установки

Сделать

несколько

вращательных движений,
чтобы

удалить

все

возможные

пузырьки

воздуха

Пригрузить излучатель и
оставить на сутки

М е д л е н н о
з а с т ы в а ю щ и й
двухкомпонентный
эпоксидный клей

Отрезок трубы или

банка
