www.badger.ru

Компания БАДЖЕР Тел. (812) 320 5565

7

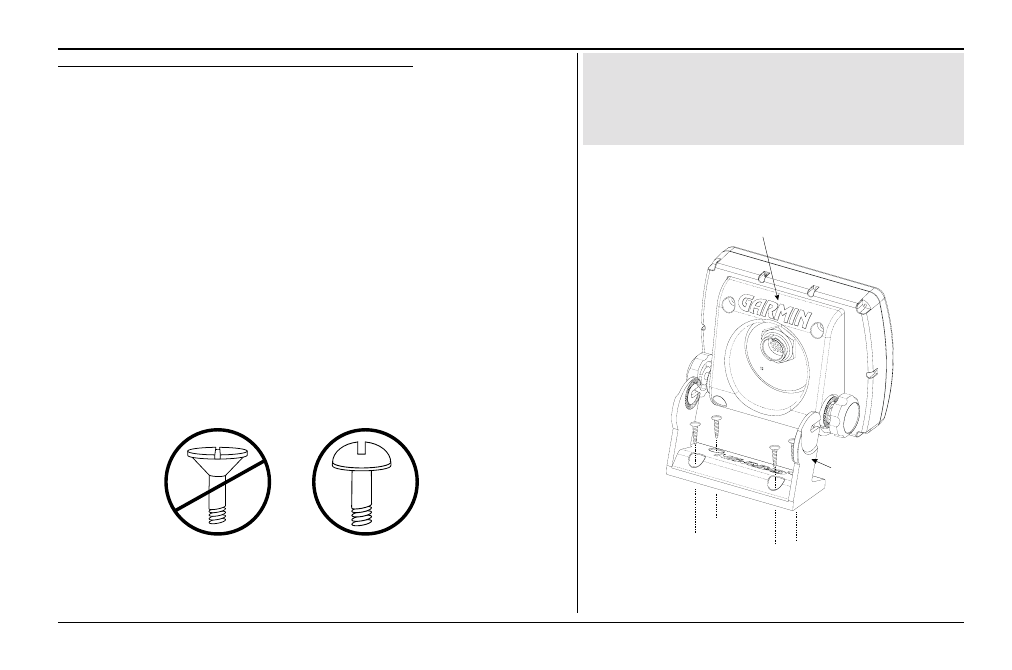

УСТАНОВКА ЭКРАНА

Накладка крепления

Штатив

УСТАНОВКА

OK

OK

УСТАНОВКА ЭКРАННОГО БЛОКА (на плоскости)

Рыбоискатель «Fishfinder 100» может быть установлен на любую плоскую поверхность
при помощи штатива, входящего в стандартный комплект поставки.

Установка экранного блока на плоскости:

1.

Выберите место для установки штатива. Позади устанавливаемого экранного блока

должно оставаться не менее 5 см свободного пространства для разводки кабелей.

2.

Разметить 4 отверстия под крепежные шурупы.

3.

Высверлить отверстия под крепежные шурупы (в комплект не входят).

4.

При помощи этих шурупов укрепить штатив на поверхности.

5.

Заведите экранный блок в прорези проушин штатива.

6.

Затяните поворотные ручки и укрепите экранный блок в проушинах штатива.

СОВЕТ:

Крепления штатива рассчитаны на использование шурупов с полукруглыми

головками. Использование шурупов с потайными головками может повредить
штатив.
