4
Крепление излучателя
УСТАНОВКА
Установка на погружном моторе
В комплект излучателя тип 010 10251 00 входит:
1.
Зажим «червячная передача»
2. Крепления кабеля
3. Излучатель
Закрепление излучателя:
1. Ослабить зажим «червячная передача», чтобы из него вышел свободный конец ленты
крепления.
2. Продеть ленту крепления сквозь пазы на излучателе.
3. Свободный конец ленты крепления завести в зажим «червячная передача» и затянуть
ленты с его помощью.
4. Поместить излучатель с креплением поверх корпуса погружного мотора.
Окончательно затянуть ленту крепления, чтобы прижать излучатель к погружному
мотору.
5. Кабель излучателя укрепить на валу погружного мотора при помощи
соответствующих креплений.
СОВЕТ
Если во время работы погружного мотора на экране эхолота появляются помехи,
попробуйте укрепить кабель излучателя под прямым углом к силовым кабелям
погружного мотора.

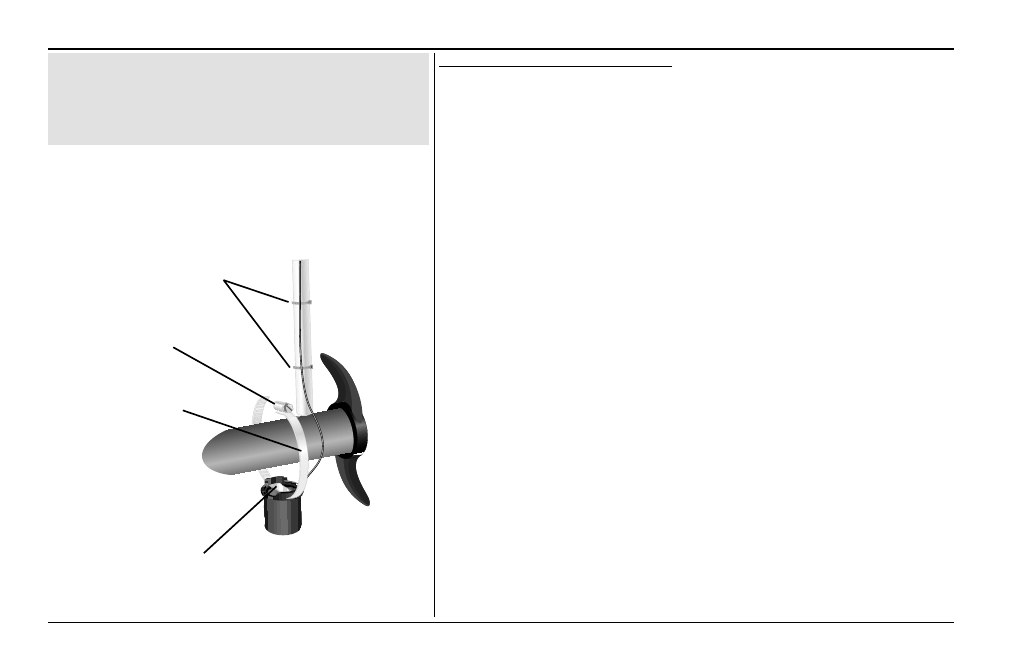

Крепления кабеля
Червячная зажим
Полоса крепления
Полосу крепления продеть в
пазы на излучателе
