Инструкция по эксплуатации Kenwood KVT-M700
Страница 41
41

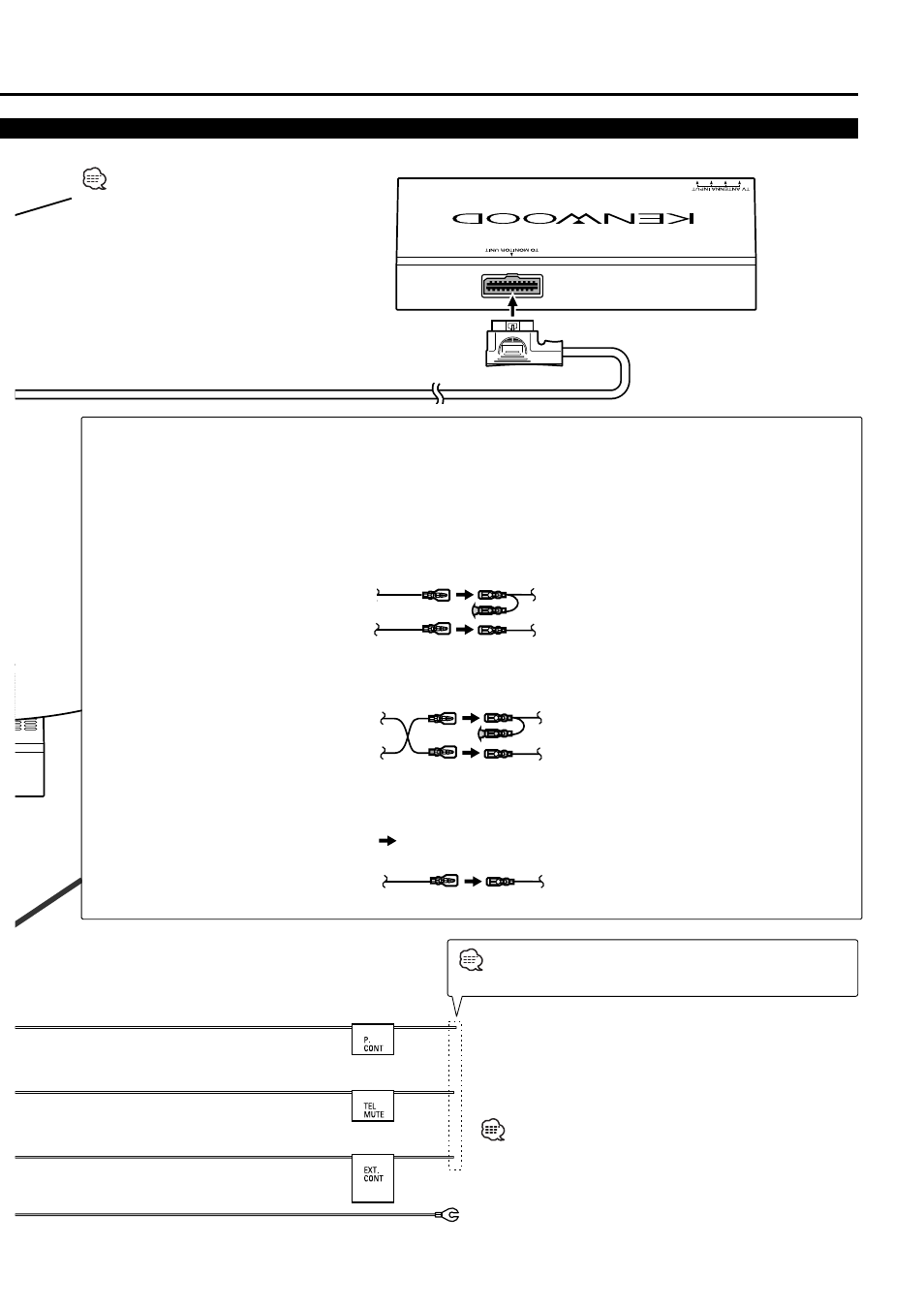

Кабель управления питанием/приводом антенны (синий/белый)
Кабель приглушения звука при телефонном вызове (коричневый)
Кабель управления внешним усилителем (розовый/черный)
Кабель заземления (черный) (-)
К корпусу автомобиля
Если подключения не выполнены, убеждайтесь в том, что провод
находится внутри контактного столбика.
Подсоедините или к выводу управления питанием, пользуясь усилителем
питания, который входит в комплект поставки, или к выводу управления
антенной в автомобиле.
Подсоедините к заземленному выводу, когда зазвонит телефон или во
время разговора.
Особенности подключения навигационной системы KENWOOD
изложены в инструкции по ее эксплуатации.
К гнезду EXT.AMP.CONT усилителя, обладающего функцией управления
внешним усилителем
Перед подключением KTC-V500E снимите за-
щитную пленку (бумагу) с черного разъема.
KTC-V500E (опция)
Соединительный кабель (поставляет-
ся в комплекте с KTC-V500E)
ПРЕДУПРЕЖДЕНИЕ - Подключение разъема ISO
Расположение контактов у разъемов ISO зависит от типа автомобиля, которым вы управляете. Во избежание повреждения аппарата
следует убедиться в правильности выполнения соединений.
Стандартное соединение для жгута проводов описано ниже в пункте [1]. Если контакты разъема ISO расположены в соответствии с
разделом [2] или [3], следует провести подключение в соответствии с рисунком.
[1] (Стандартная настройка) Контакт А-7 (красный) автомобильного разъема ISO подсоединен к зажиганию, а контакт А-4 (желтый)
подсоединен к постоянному электропитанию.
Аппарат
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Автомобиль
Контакт А-4 (желтый)
Контакт А-7 (красный)
[2] Контакт А-7 (красный) автомобильного разъема ISO подсоединен к источнику постоянного электропитания, а контакт А-4 (желтый)
соединен с системой зажигания.
[3] Контакт А-7 (красный) автомобильного разъема ISO не подсоединен вообще, однако, контакт А-4 (желтый) подсоединен к источнику
постоянного электропитания (или оба контакта А-7 (красный) и А-4 (желтый) подсоединены к источнику постоянного электропитания).
Подсоедините к источнику питания, который может включаться и выключаться от
ключа зажигания.
Аппарат
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Автомобиль
Контакт А-4 (желтый)
Контакт А-7 (красный)
Аппарат
Кабель зажигания (красный)
Кабель аккумулятора (желтый)
Автомобиль
Контакт А-4 (желтый)
