38
Снятие монитора
Установка

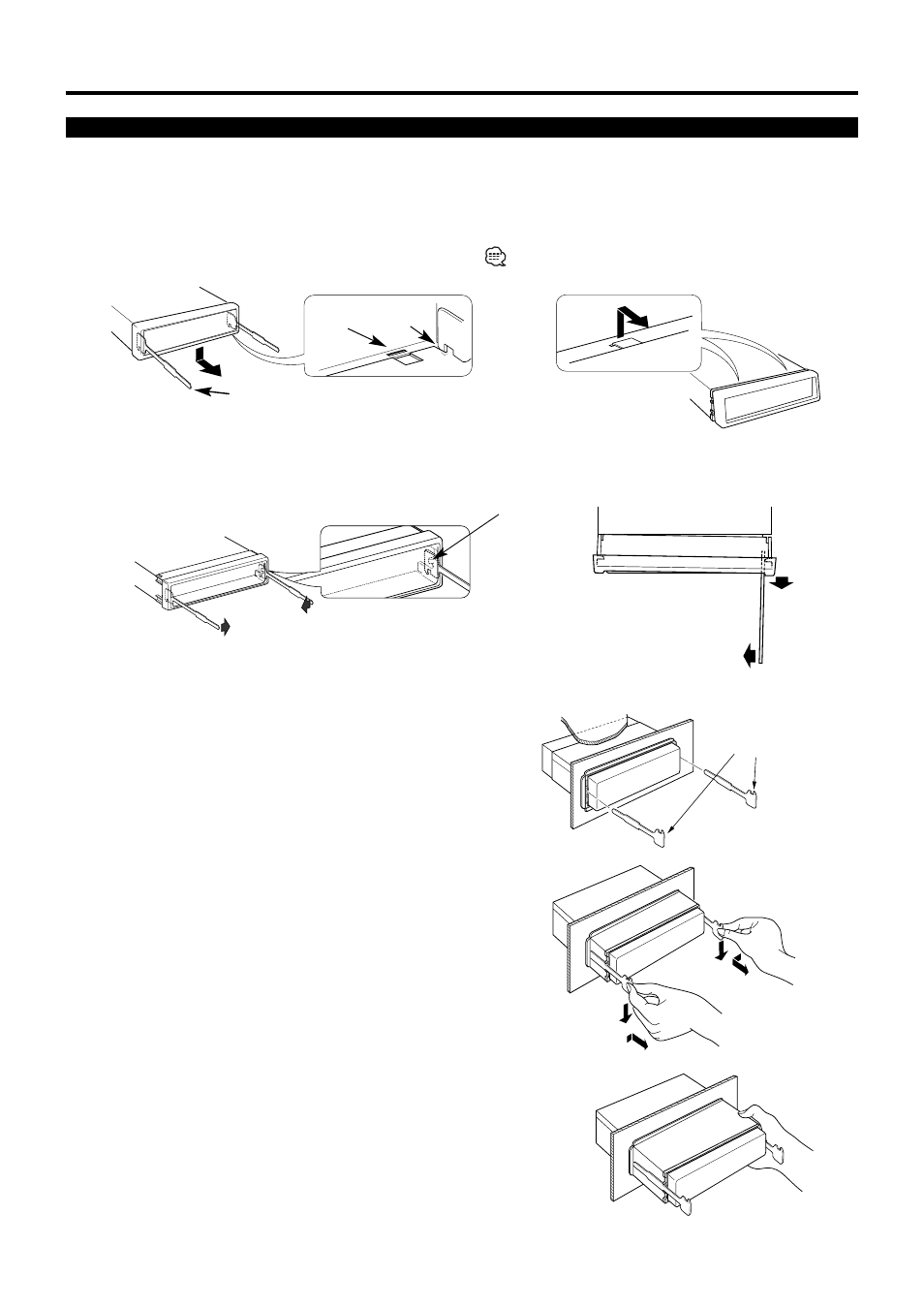

Извлечение жесткой резиновой рамки
<Для принадлежности (E)>
1 Вставьте ключи для съема и освободите два фиксатора на нижнем
уровне.
Опустите рамку и потяните вперед, как показано на рисунке.
2 Когда нижний уровень будет освобожден, освободите два верх-
них фиксатора.
Рамка может быть снята аналогичным способом сверху.
Фиксатор Захват
Принадлежность (J)
<Для принадлежности (F)>
Продолжая нажимать с обеих сторон на части фиксаторов при помощи ключа для съема, потяните жесткую резиновую рамку на себя и
извлеките ее.
Фиксатор
Извлечение аппарата
1 Прочтите раздел «Извлечение жесткой резиновой рамки», а затем
извлеките жесткую резиновую рамку.
2 Открутите винт (М4х6) на задней панели.
3 Глубоко вставьте ключи для съема аппарата в отверстия с каждой
стороны.
4 Надавите на ключи вниз и вытяните аппарат наполовину
ПРЕДУПРЕЖДЕНИЕ
Будьте осторожны, не получите травму от выступов на ключах для
съема аппарата.
5 Руками вытяните аппарат полностью, будьте осторожны, не урони-
те его.
Выступами вверх
