40
Установка

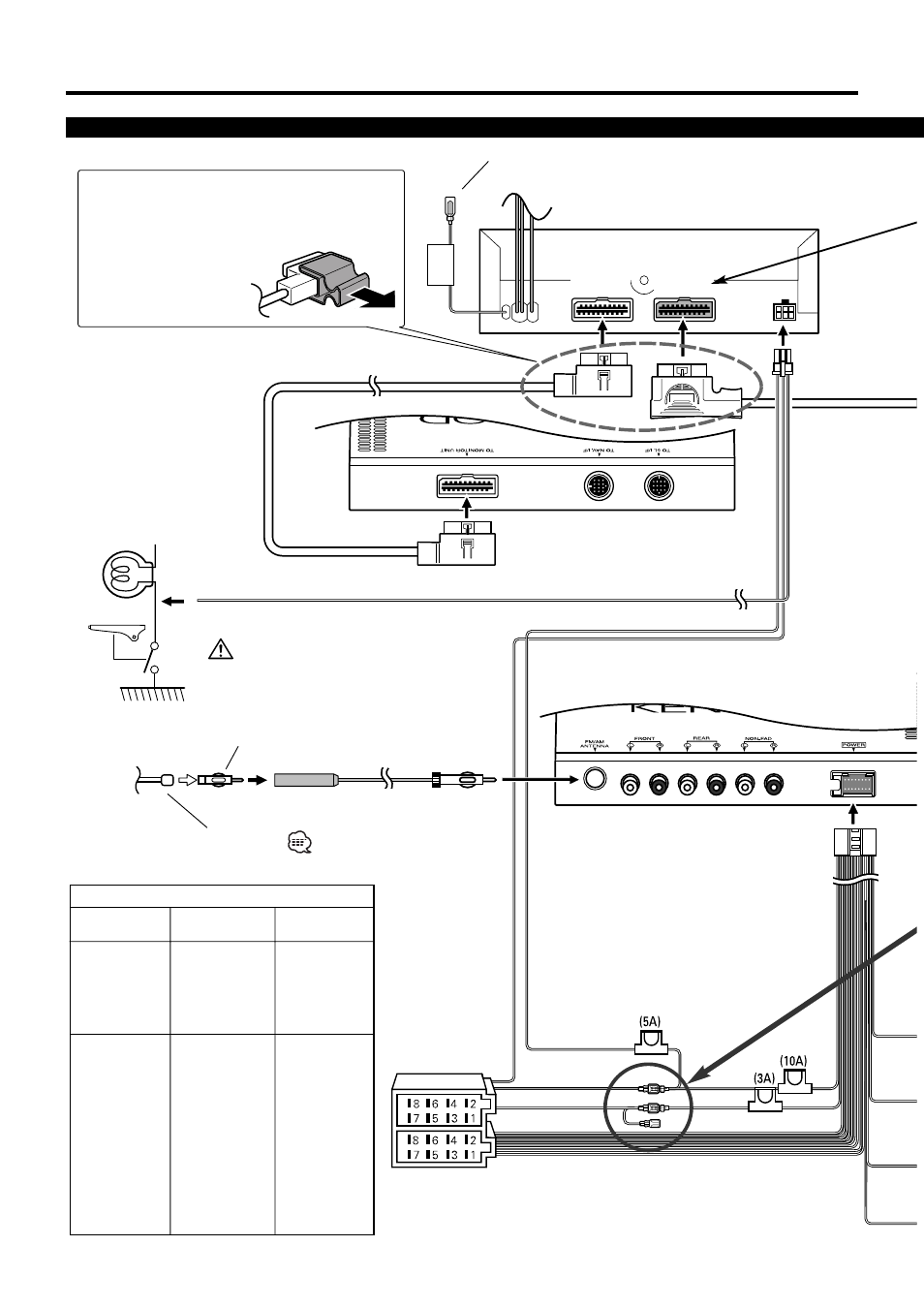

Подключение
При отключении соединительного кабеля
используйте принадлежность (К), как пока-
зано на рисунке.
К дистанционному управлению на руле
Монитор (тыльная сторона)
(Белый)
(Черный)
Ресивер (тыльная сторона)
Принадлежность (В)
К датчику положения ручного тормоза
Кабель датчика положения ручного тормоза (зеленый)
ПРЕДУПРЕЖДЕНИЕ
В целях безопасности выполните подключе-
ние к датчику положения ручного тормоза.
Адаптер для антенного кабеля (ISO-JASO)
(принадлежность (D))
Антенный кабель (ISO)
Антенный кабель (принадлежность (С))
Прокладывайте кабели вдали
от цепей питания, чтобы
избежать возникновения шумов.
Ресивер (лицевая сторона)
Антенный вход FM/AM
Принадлежность (А)
Разъем А
Разъем В
Таблица назначения контактов разъема
Номера
контактов
Цвет кабеля
Функции
контактов ISO
Разъем внешнего
питания
А-4
А-5
А-7
Желтый
Синий/Белый
Красный
Аккумулятор
Управление
Зажигание (АСС)
Разъем
подключения АС
В-1
Фиолетовый
Тыл.правая (+)
В-2
Фиолетовый/
Тыл.правая (-)
Черный
В-3
Серый
Фронт.правая (+)
В-4
Серый/Черный
Фронт.правая (-)
В-5
Белый
Фронт.левая (+)
В-6
Белый/Черный
Фронт.левая (-)
В-7
Зеленый
Тыл.левая (+)
В-8
Зеленый/Черный
Тыл.левая (-)
