39

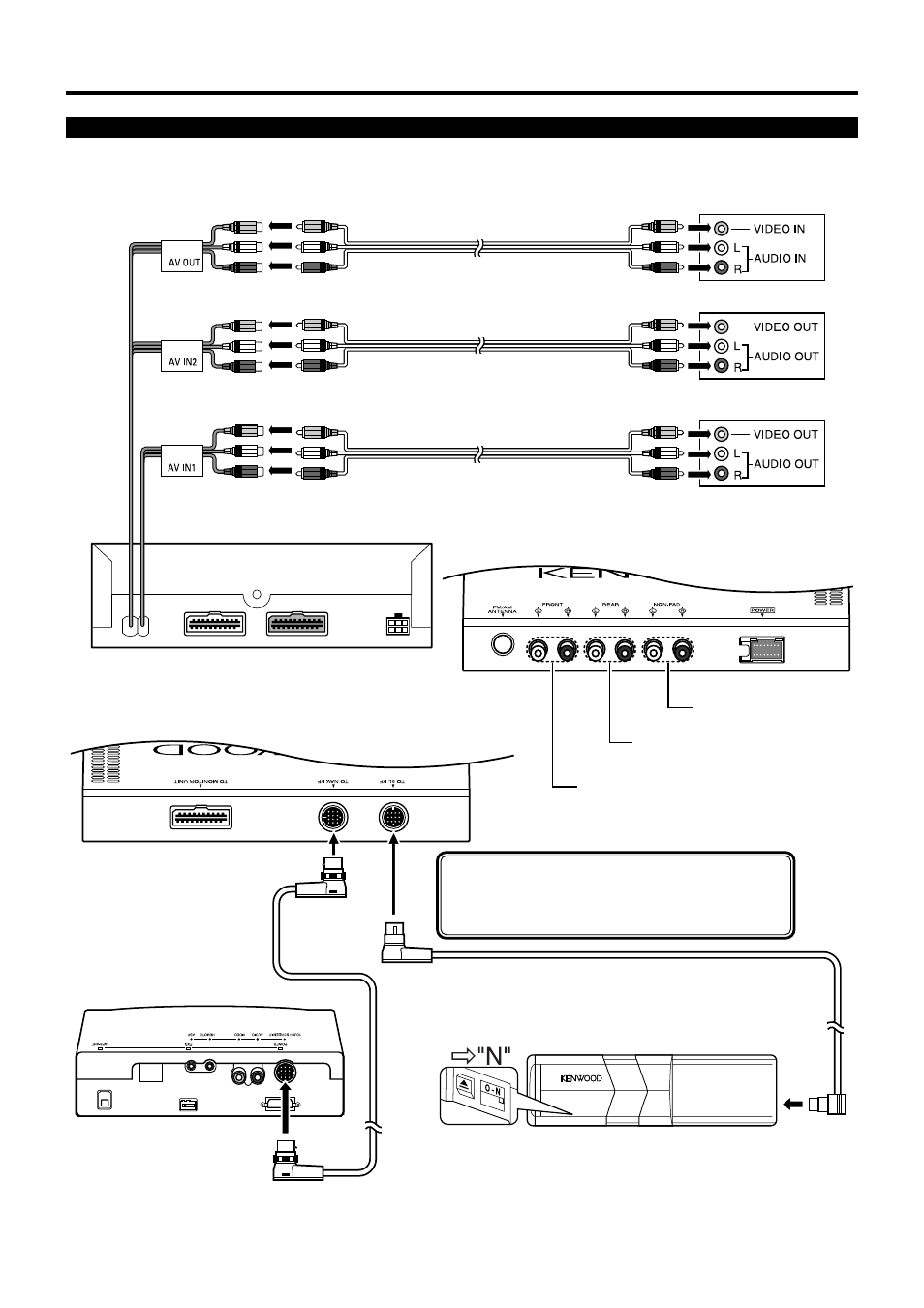

Подключение AV-оборудования
Установка
Аудио/видеовыход
- Видеовыход (желтый)
- Выход левого канала звука (белый)
- Выход правого канала звука (красный)
Аудио/видеовход 2
- Видеовход (желтый)
- Вход левого канала звука (белый)
- Вход правого канала звука (красный)
Аудио/видеовход 1
- Видеовход (желтый)
- Вход левого канала звука (белый)
- Вход правого канала звука (красный)
Ресивер (лицевая сторона)
Ресивер (тыльная сторона)
Незатухающий выход предвари-
тельного усилителя
- Левый (белый) - Правый (красный)
Выход тылового канала
предварительного усилителя
- Левый (белый) - Правый (красный)
Выход фронтального канала предварительного усилителя
- Левый (белый) - Правый (красный)
ПРЕДУПРЕЖДЕНИЕ
Подключайте к интерфейсу TO 5L. Подключение светлоко-
ричневого соединительного кабеля может привести к воз-
никновению неисправностей.
Соединительный кабель (поставляется в комплекте с проиг-
рывателем или дисковым чейнджером).
Навигационное
устройство
Дисковый чейнджер/проигрыватель компакт-дисков
Соединительный кабель (поставля-
ется в комплекте с навигационным
устройством)
