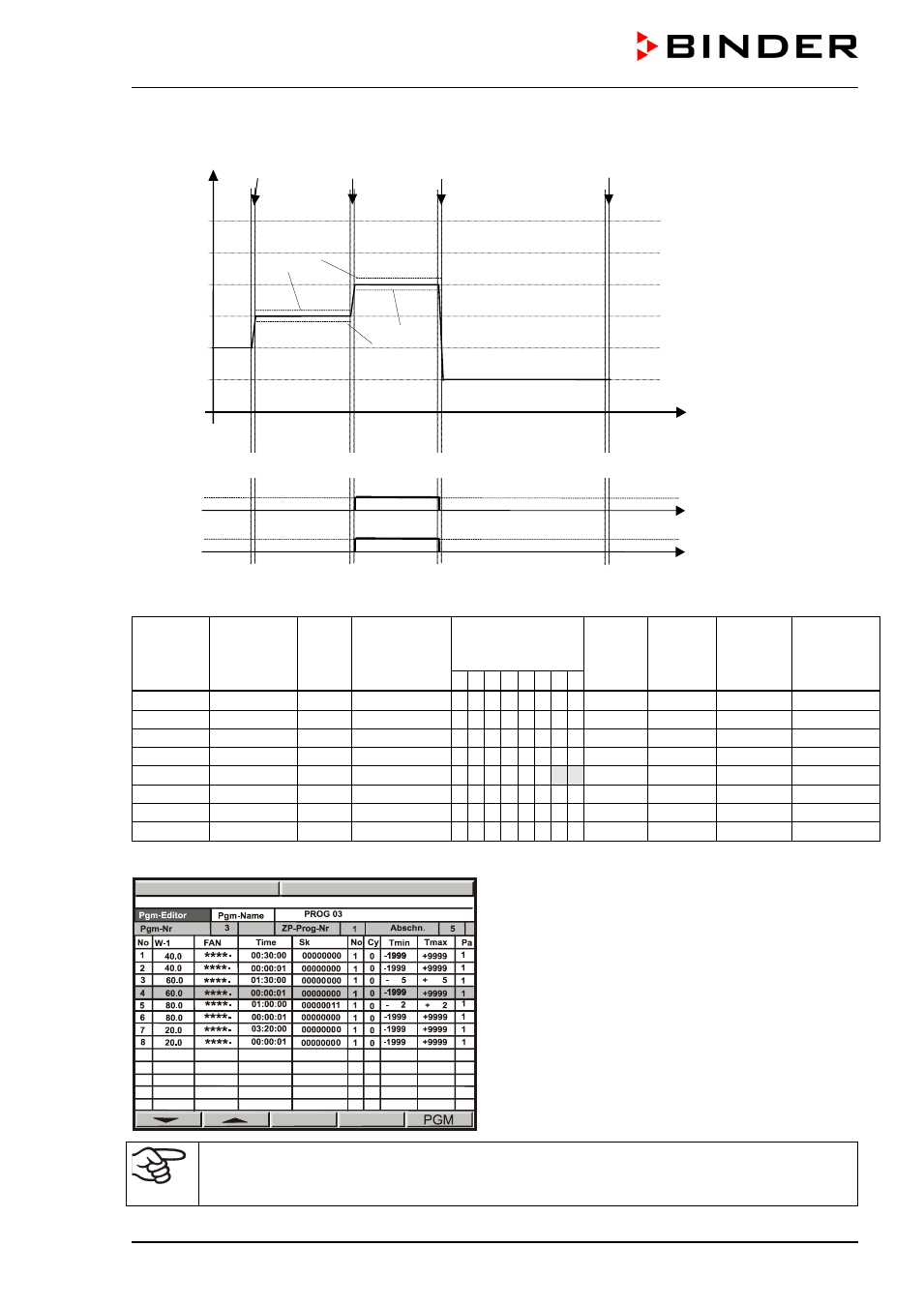

Ввод программы как установки со ступенькой (пример программы для температуры с
освещением)
Таблица, соответствующая диаграмме, приведенной выше:
Секция
програм
мы
No.
установка
температу
ры.
W-1
Венти
лятор
FAN
Время
секции
Time
Оп Линии
Sk
Задача
секции
No
Номер
цикла
Cy
Миним.
предел
Tmin
Максим.
предел
Tmax
8 7 6 5 4 3 2 1
01
40
100 % 00:30:00 0 0 0 0 0 0 0 0
1
0
-1999
+9999
02
40
100 % 00:00:01 0 0 0 0 0 0 0 0
1
0
-1999
+9999
03
60
100 % 01:30:00 0 0 0 0 0 0 0 0
1
0
-5
+5
04
60
100 % 00:00:01 0 0 0 0 0 0 0 0
1
0
-1999
+9999
05
80
100 % 01:00:00 0 0 0 0 0 0 1 1
1
0
-2
+2
06
80
100 % 00:00:01 0 0 0 0 0 0 0 0
1
0
-1999
+9999
07
20
100 % 03:20:00 0 0 0 0 0 0 0 0
1
0
-1999
+9999
08
20
100 % 00:00:01 0 0 0 0 0 0 0 0
1
0
-1999
+9999
Теперь можно вносить значения в таблицу одной из 25 программ контроллера MB1:
В фазе быстрого изменения температуры,
не надо программировать допуск
температуры (Min tolerance и Max tolerance) для достижения максимальной скорости
изменения.
08:43:55 15.12.09
W/ °C
t/min
01 02 03 04 05 06 07
0
20
40
60
80
100
3
12
18
38
миимум
предел
максимум
предел
t/min.
ON
OFF
SK 2
Задание моментов переключения флуоресцентных ламп посредством операционных линий 1 и 2
t/min.
ON
OFF
SK 1
