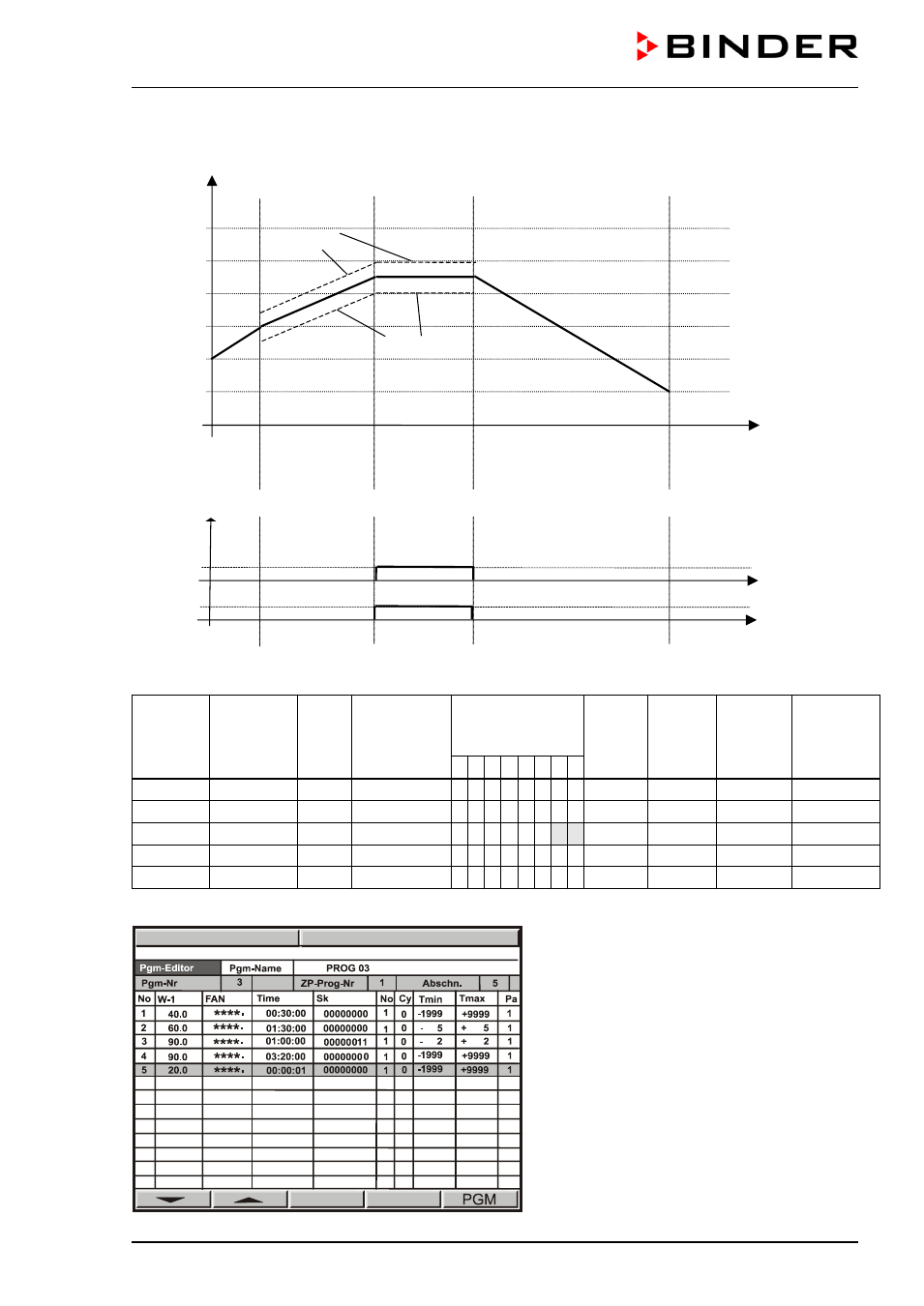

Ввод программы как установки с уклоном (пример программы для температуры с
освещением)
Таблица, соответствующая диаграмме, приведенной выше:
Секция
програм
мы
No.
установка
температу
ры.
W-1
Венти
лятор
FAN
Время
секции
Time
Оп Линии
Sk
Задача
секции
No
Номер
цикла
Cy
Миним.
предел
Tmin
Максим.
предел
Tmax
8 7 6 5 4 3 2 1
01 40 100 % 00:30:00 0 0 0 0 0 0 0 0 1 0 -1999 +9999
02 60 100 % 01:30:00 0 0 0 0 0 0 0 0 1 0 -5 +5
03 90 100 % 01:00:00 0 0 0 0 0 0 1 1 1 0 -2 +2
04 90 100 % 03:20:00 0 0 0 0 0 0 0 0 1 0 -1999 +9999
05 20 100 % 00:00:01 0 0 0 0 0 0 0 0 1 0 -1999 +9999
Теперь можно вносить значения в таблицу одной из 25 программ контроллера МВ1:
08:43:55 15.12.09
W/ °C
t/min.
01 02 03 04
0
20
40
60
80
100
30 120 180 380
05
миимум
предел
максимум
предел
t/min.
ON
OFF
SK 2
t/min.
ON
OFF
SK 1
Задание моментов переключения флуоресцентных ламп посредством операционных линий 1 и 2
