2.3 Задняя контрольная панель, правая сторона
(2)
(3)
(5)
(6)
(4)
(7)
(2)
(3)
(5)
(6)
(8)
(9)
(7)
С опцией интерфейс Ethernet

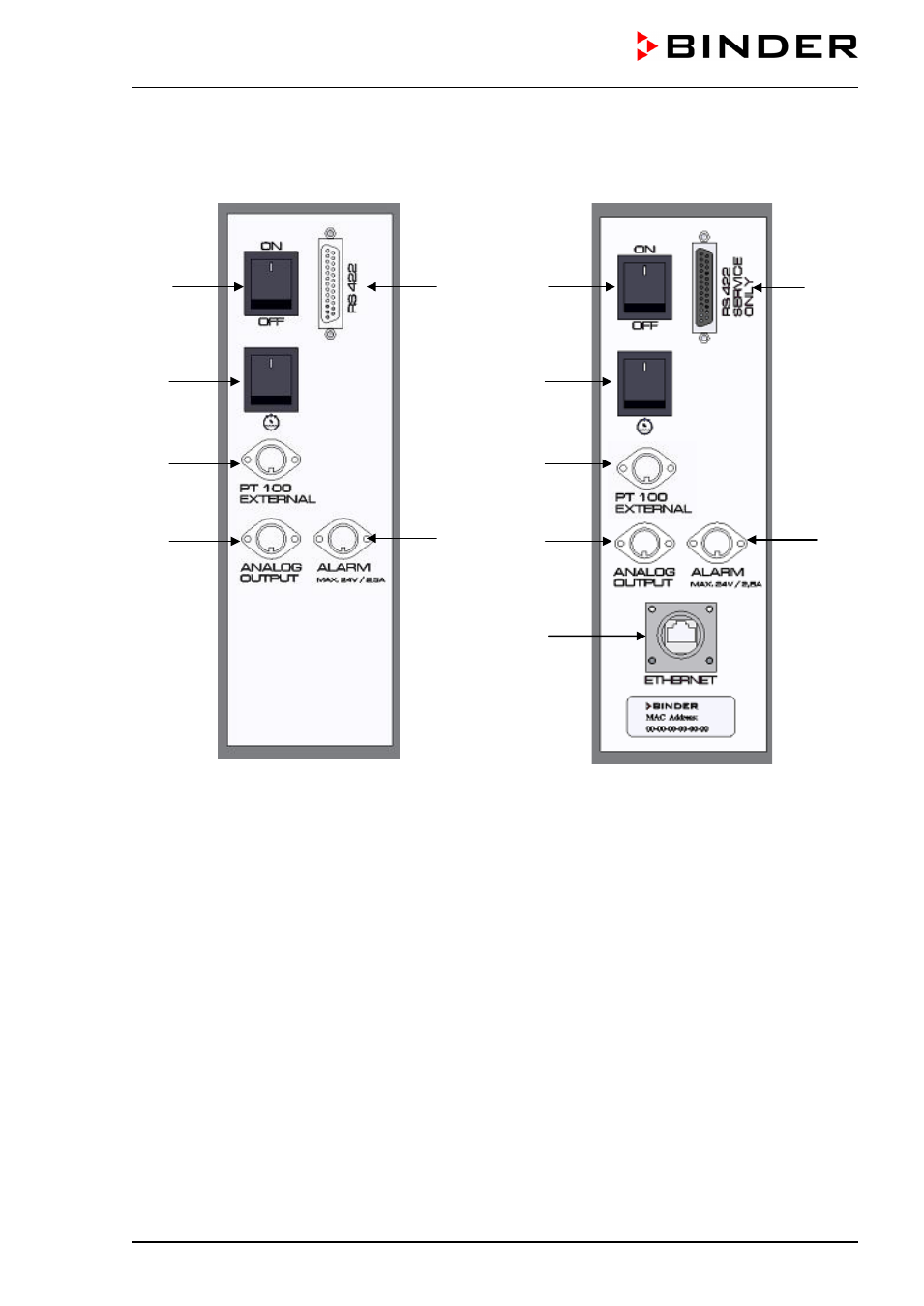

Рисунок 6: Задняя контрольная панель KBWF справа от модуля увлажнения с опциональным
аналоговым выводом, реле сигнализации и дополнительный сенсор Pt 100
(2) Главный выключатель ON/OFF
(3) Выключатель системы увлажнения ON/OFF
(4) Интерфейс RS422
(5) Разъем DIN - дополнительный температурный сенсор Pt100 (опция)
(6) Аналоновый вывод, разъем DIN (опция)
(7) Реле сигнализации, разъем DIN (опция)
(8) Интерфейс Ethernet с индикацией MAC адреса (опция)
(9) Интерфейс RS422 (только для сервисного обслуживания) (с опцией интерфейс Ethernet)
