KBWF (E5.2) 07/2013
page 39/104
7.

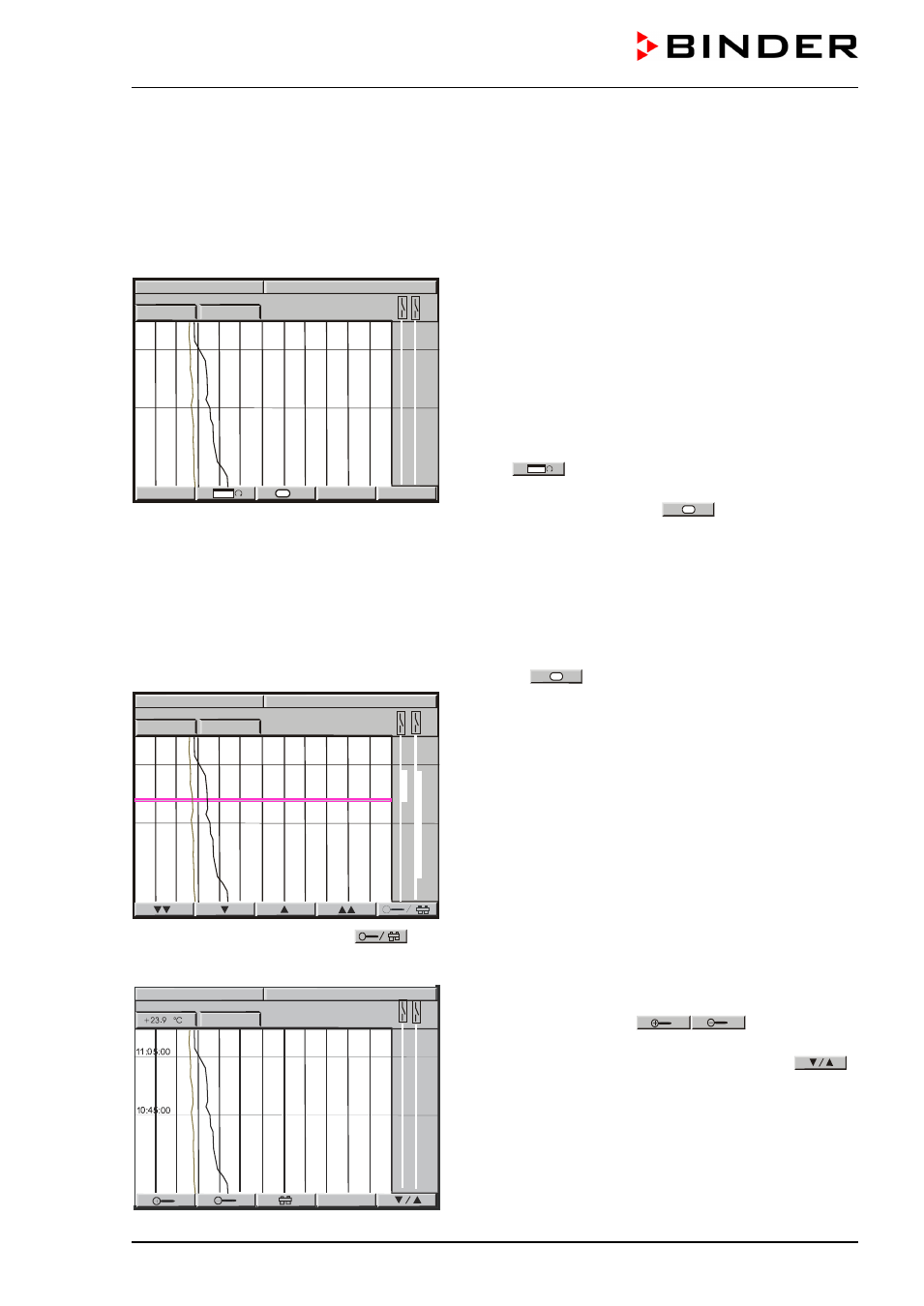

Графическое представление измерений (функция
самописца)
Этот способ представления данных подобен диаграммному самописцу и позволяет выбирать
любой набор измеренных данных в любой момент времени из зарегистрированного периода.
Обычный вид экрана:
В верхнем левом углу экрана, отображается
фактическая дата и время отображена.
Текущие величины температуры [
о
C] и влажность [%]
показываются ниже.
Шкала:
Температуры: –10 °C до +100 °C
Влажность: 0 % r.H. до 100 % r.H.
Переключение между различным видом
представлений информации возможно при нажатии
кнопки
.
Взависимоти
от
устанволенного
вида
изображения,кнопки типа
H
могут оставаться
невидимыми.
Линии, отображаемые справа, информируют о состоянии операционных линий:
Левая линия соответствует операционной линии 1. Толстая линия = Освещение “LIGHT 1”
включено.
Правая линия соответствует операционной линии 2. Толстая линия = Освещение “LIGHT 2”
включено.
Экран хронологии событий:
Нажмите
H
=Хронология. Появится розовая
линия. Можно перезаписать данные определенного
промежутка.
В левой части экрана: теперь отображается дата и
время соответствующая положению курсора
Ниже: текущие величины температуры и влажности в
числовом и графическом виде
Перемещение курсора с помощью стрелок.
Кнопка сострелочкой:точная настройка
Двойное нажатие стрелочек: верх/низ страницы
Используя инструмент "лупа" (
) можно увеличить или уменьшить масштаб отображения:
Хронология-функции "лупы":
Увеличивающие кнопки
: Увеличить и
уменьшить ( относится и к периодам событий).
Возврат к обратному дисплею через нажатие
.
11:32:37 15.12.09
+22.6 %rH
11:32:20 15.12.09
10:45:00
+23.9 °C
+22.6 %rH
11:05:00
11:32:14 15.12.09
10:45:00
+23.9 °C
CONFIG
VIEW->
H
+22.6 % rH
11:05:00
