Максимальная допустимая температура эксплуатации при данной опции: 50°С.
ОСТОРОЖНО
Превышение максимально допустимой температуры.
Опасность поражения электрическим током.
Опасность для жизни.
Повреждение внутреннего сетевого разъема.
Установите устройство температурной защиты на 50°С.
С опциональным устройством температурной защиты класса 3.3, установите
механический термостат класса 3.1 на 50 °C.
∅
НЕ задавайте установленное значение температуры выше 50°С.
Тепловое излучение электрических устройств, подсоединенных внутри камеры, может
изменить температурный диапазон.
ПРЕДУПРЕЖДЕНИЕ
Опасность короткого замыкания.
Повреждение установки.
Используйте только поставляемый контактный разъем (тип защиты по IP 66).
Воткните контактный разъем и поверните его, чтобы зафиксировать.
Если сетевой разъем не используется, закройте откидную крышку и поверните её
для фиксации.
17.7 Дополнительный переносной температурный сенсор Pt 100 (опция)
Дополнительный переносной температурный сенсор Pt100 позволяет измерять температуру
испытуемого материала посредством независимой системы измерения температуры с Pt 100.
Верхняя часть сенсора Pt 100 можно погрузить в жидкое вещество.
Pt 100 Сенсор
PIN 1: Pt 100
PIN 2: Pt 100
PIN 3: Pt 100
DIN разъем (6)
DIN вилка
Подходящий разъем DIN прилагается.

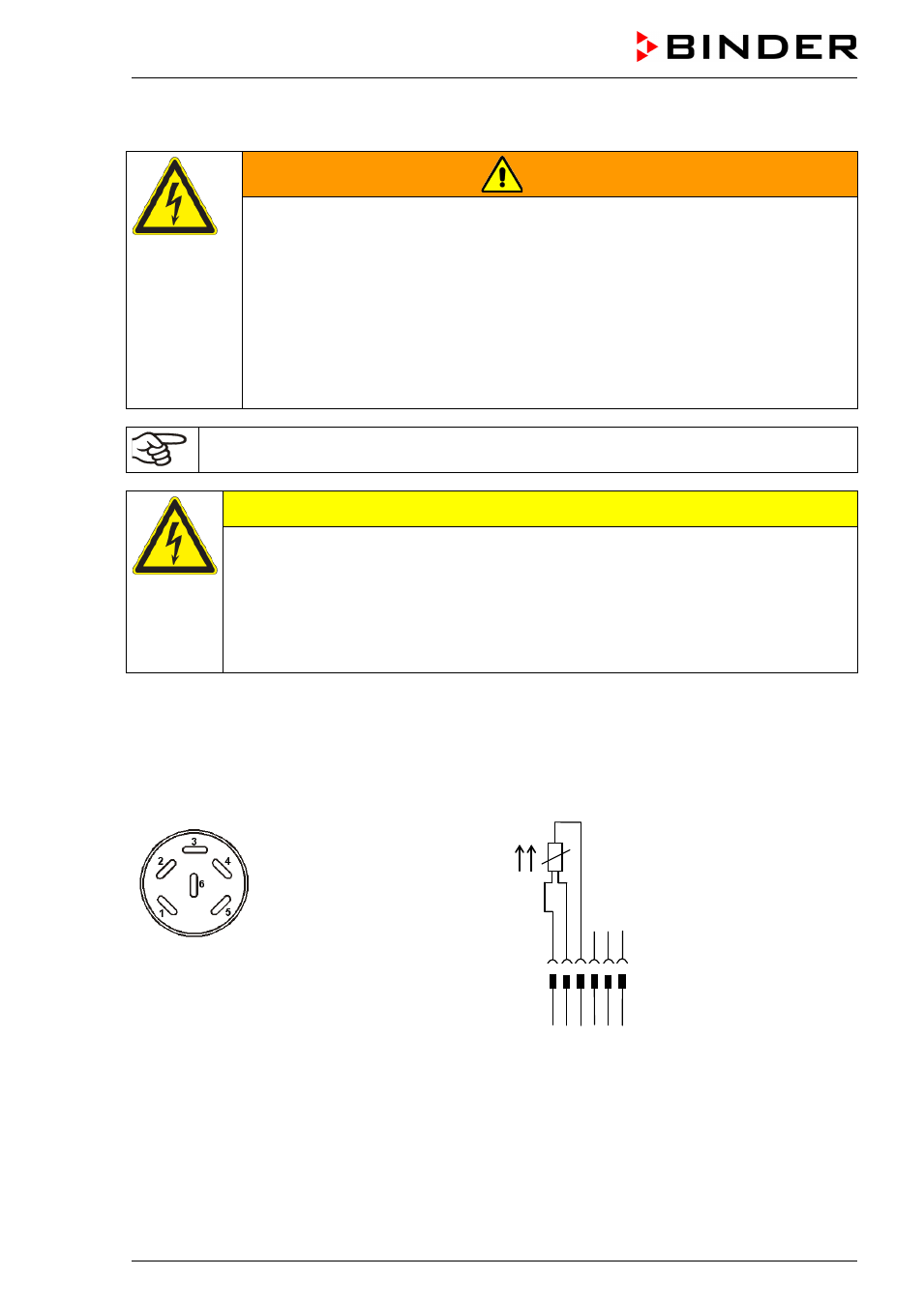

Рисунок 24: Pin конфигурация для разъема DIN (6) в правом углу на задней панели управления
Технические данные датчика Pt100:
•
3-х проводная технология
•
Класс В (DIN EN 60751)
•
Диапазон до 320°С
•
Защитная трубка из н/ж стали длиной 45 мм, материал № 1.4501
1 2 3 4 5 6
1 2 3 4 5 6
