Отключите таймер редактора недельного программирования перед вводом заданных
значений в режиме Ввод фиксированного значения (Глава 6) или вводом программы в
редактор программ (Глава 8). Иначе любые настройки выводов (операционных линий)
будут недействительны.
Соединение происходит через гнездо DIN (5) на задней стороне инкубатора:

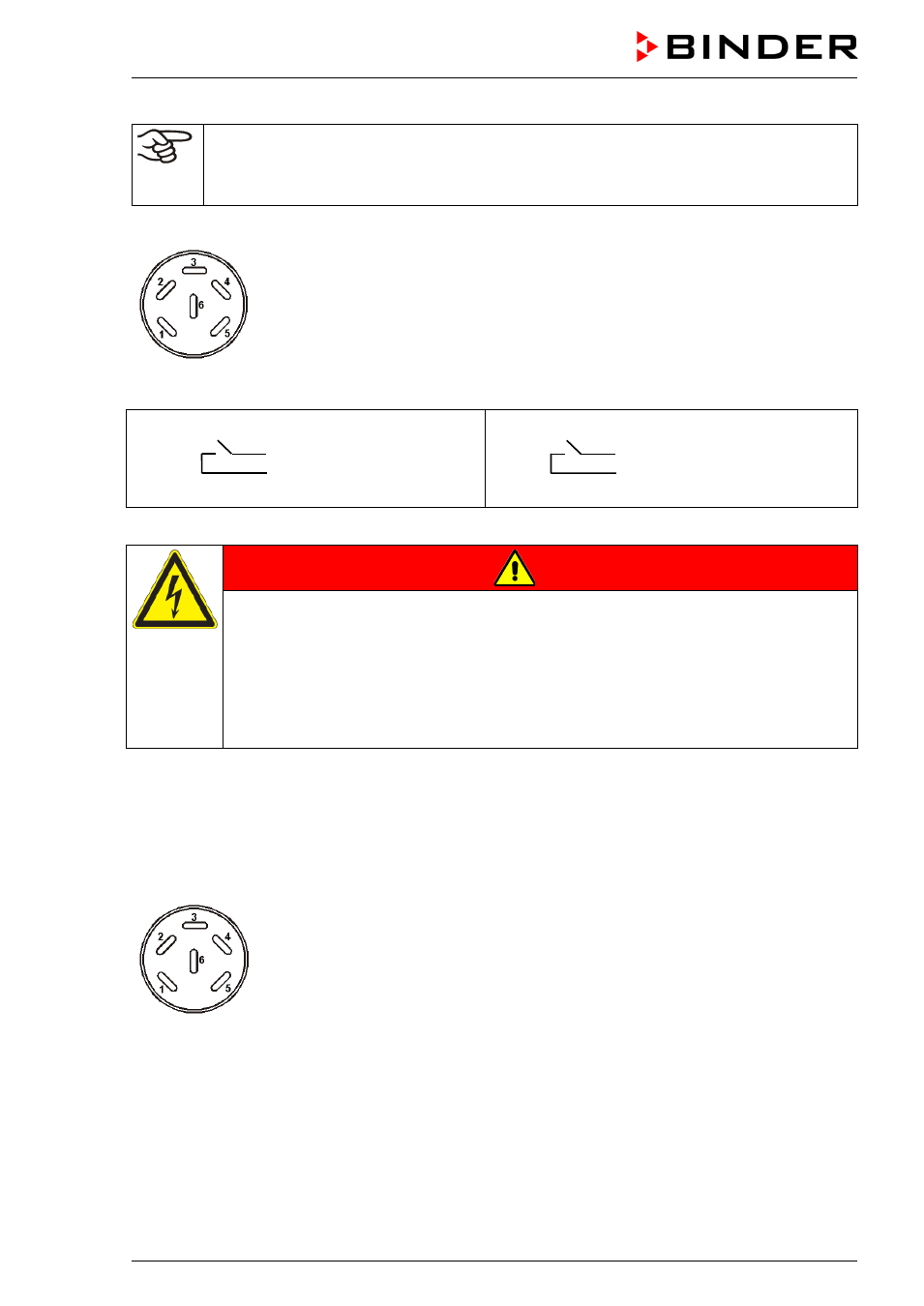

Рисунок 22: Расположение контактов в гнезде DIN (5) с обратной стороны
камеры справа
Подходящий разъем DIN прилагается.
Операционная линия (вывод) 2 Операционная линия (вывод) 3
Pin 3: контакт
Pin 4: замыкание Pin 5: контакт
Pin 6: замыкание
Состояние On (ВКЛ): x 1x Состояние On (ВКЛ): xx 1
Максимальная несущая способность контактов: 24В переменного/постоянного тока – 2.5 A
ОПАСНО
Поражение электрическим током.
Опасность для жизни.
Повреждение контактов.
∅
НЕ превышайте максимальную несущую способность контактов 24В
переменного/постоянного тока – 2.5 A
∅ НЕ подсоединяйте приборы с более высокой несущей способностью
17.5 Аналоговый выход для температуры (опция)
С этой опцией камера оборудована аналоговым выходом 4-20 mA для температуры. Этот выход
позволяет передавать данные к внешним системам регистрации данных или устройствам.
Соединение происходит через гнездо DIN (4) с обратной стороны камеры справа.
Аналоговый выход 4-20 мA, пост. ток
КОНТАКТ 1: температура –
КОНТАКТ 2: температура +
Диапазон температур:
От -10 °C до +100 °C
Подходящий разъем DIN прилагается
Рисунок 23: Расположение контактов в гнезде DIN (4) с обратной стороны камеры справа.
17.6 Водонепроницаемый внутренний сетевой разъем (опция)
Внутренний сетевой разъем является непроницаемым для брызг.
Система защиты по IP 65 230 В 1N ~ 50-60 Гц.
Максимальный заряд 500 Вт
3
4 5
6
