KBW (E3.1) 08/2013 page 33/102

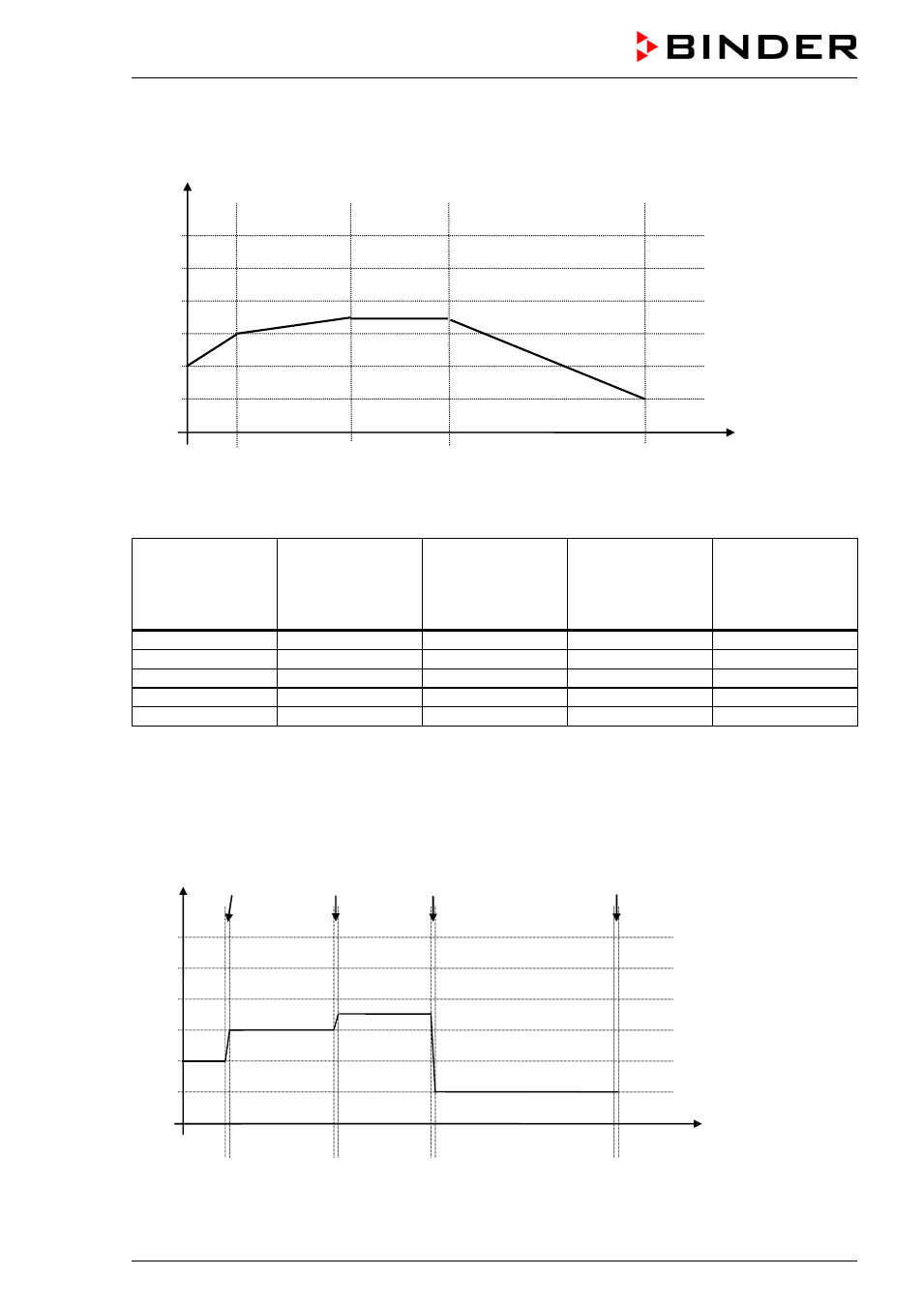

Ввод программы с линейным изменением температуры (пример):
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Таблица, соответствующая диаграмме (активна установка «Линейное изменение температуры»):
Сегмент
SEC
Заданное
значение
температуры
[ °C]
TEMP
Продолжитель-
ность сегмента
[чч.мм]
TIME
Скорость
вентилятора
[%]
FAN
Вывод
(операционная
линия) *
O.LINE
S01 40 00:30 50 000
S02 60 01:30 100 000
S03 70 01:00 100 000
S04 70 03:20 100 000
S05 20 00:01 100 000
* программная строка 1 управляет освещением, см. Глава 15.3.
Значения такой программы могут быть введены в программируемый контролер RD3 (Глава 8.2).
Ввод программы с пошаговым изменением температуры (пример):
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
