2.3 Задняя контрольная панель, правая сторона (опция)









(4)






(5)

(6)

(7)

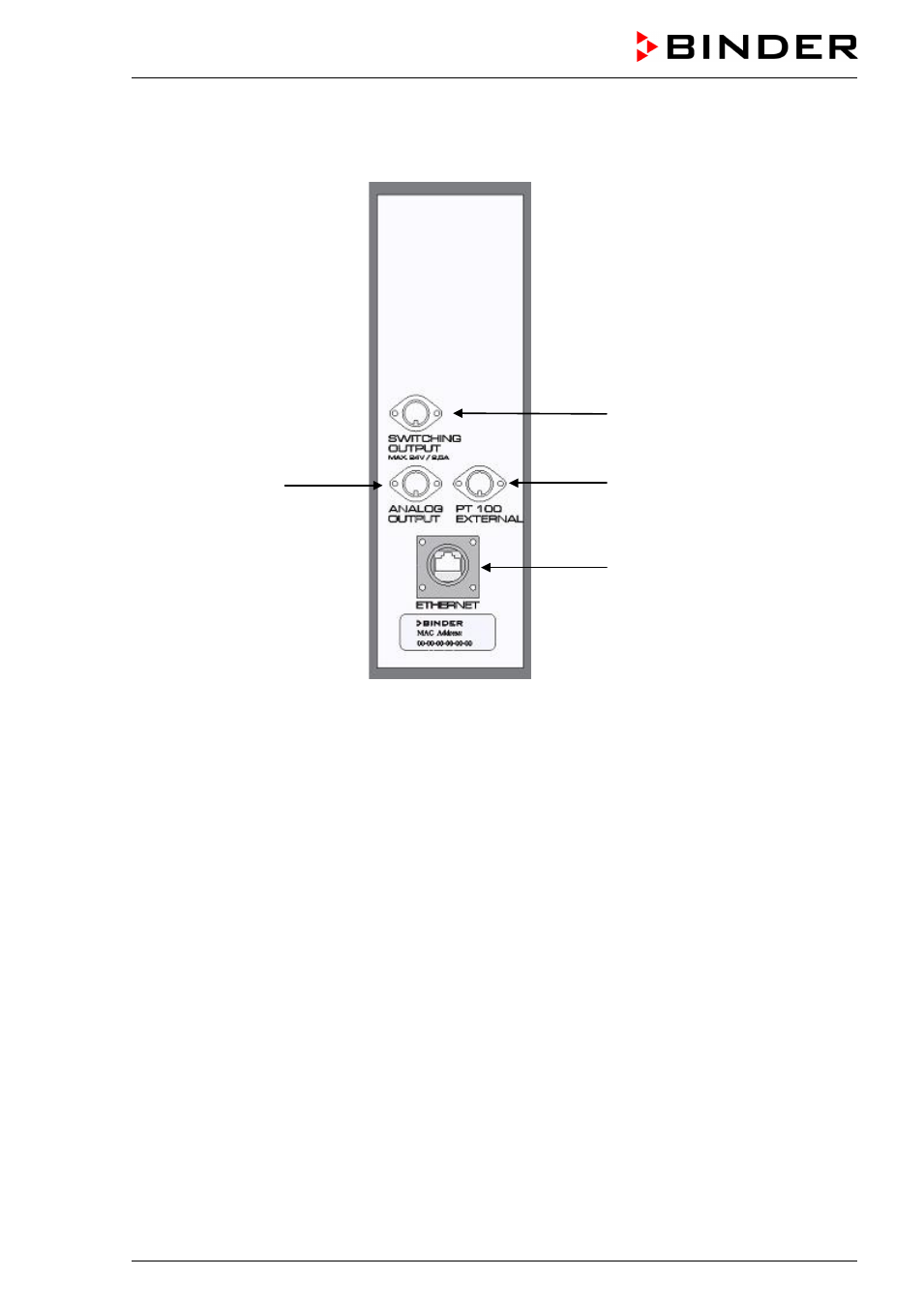

Рисунок 5: Задняя контрольная панель справа от модуля охлаждения

с опциональным аналоговым выводом, выходные зажимы реле с нулевым электрическим

напряжением, Интерфейс Ethernet, и дополнительный сенсор Pt 100

(4) Разъем DIN - аналоновый вывод 4-20 mA (опция)
(5) Разъем DIN - выходные зажимы реле с нулевым электрическим напряжением 2 и 3 (опция)
(6) Разъем DIN - дополнительный температурный сенсор Pt100 (опция)
(7) Интерфейс Ethernet с индикацией MAC адреса (опция)
