Патчи (соединения) ввода и вывода
По
дк
лю
чение и у
ст
ановк
а
Патчи (соединения) ввода и вывода
Микшер DM1000 был спроектирован таким образом, чтобы позволить соеди-
нять (направлять) сигналы на входы и выходы.
В этом разделе объясняется, как просмотреть сигналы, к которым были примене-
ны патчи ввода и вывода, и изменить их назначение.
Примечание: Если данные, переданные подключенным устройством, не могут
быть введены, или если невозможно управлять портом OMNI OUT, проверьте
соединения ввода-вывода, как объяснено ниже:
Соединение входных каналов
По умолчанию входные каналы соединяются следующим образом:
• Коннекторы INPUT 1-16: входные каналы 1-16
• Каналы 1-8 слота 1: входные каналы 17-24
• Каналы 1-8 слота 2: входные каналы 25-32
• Коннекторы Output 1-2 процессора внутренних эффектов 1-4: входные кана-
лы 33-40
• Коннекторы L&R 2TR IN DIGITAL 1-2: входные каналы 41-44
• Коннекторы OMNI IN 1-4: входные каналы 45-48
Следуйте нижеуказанным инструкциям для того, чтобы просмотреть или изме-
нить внесение патчей.

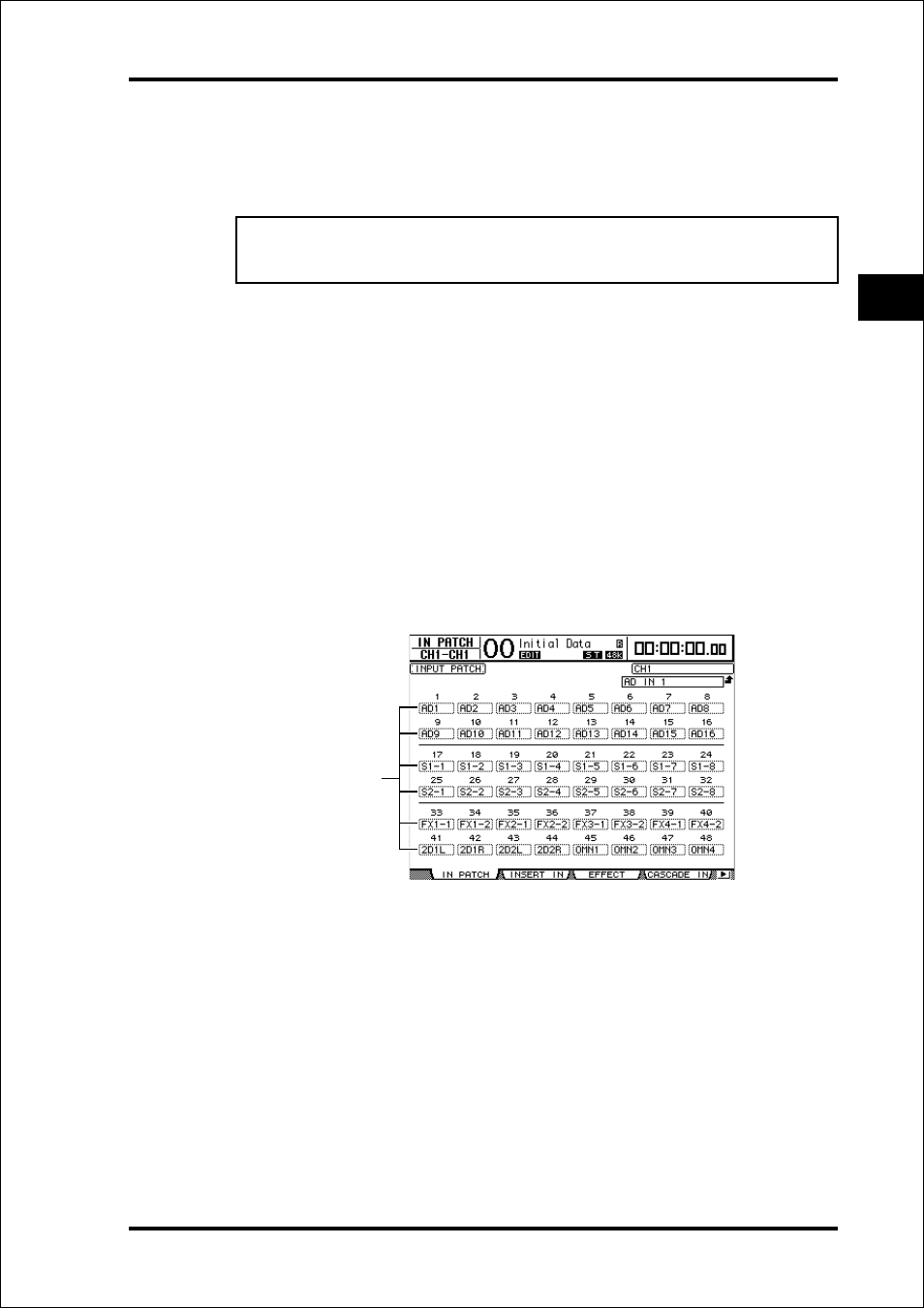

1 Кнопкой DISPLAY ACCESS [INPUT PATCH] выберите показанную на рисунке
страницу.
Под номерами каналов в полях параметра (
) указаны входы и каналы слотов, на
данный момент назначенные для входных каналов. Ниже объясняются индикаторы
параметров:
• - Без назначения
• AD1-AD16: Коннекторы INPUT 1-16
• OMN1-OMN4: Коннекторы OMNI IN 1-4
• S1-1-S116: Каналы 1-16 слота 1
• S2-1-S216: Каналы 1-16 слота 2
• FX1-1-FX1-8: Выходы 1-8 процессора внутренних эффектов 1
• FX2-1-FX2-2: Выходы 1-2 процессора внутренних эффектов 2
• FX3-1-FX3-2: Выходы 1-2 процессора внутренних эффектов 3
• FX4-1-FX4-2: Выходы 1-2 процессора внутренних эффектов 4
• 2D1L & 2D1R: 2TR DIGITAL IN 1 (лев./прав).
