DM 1000 Версия 2 — Руководство пользователя
136

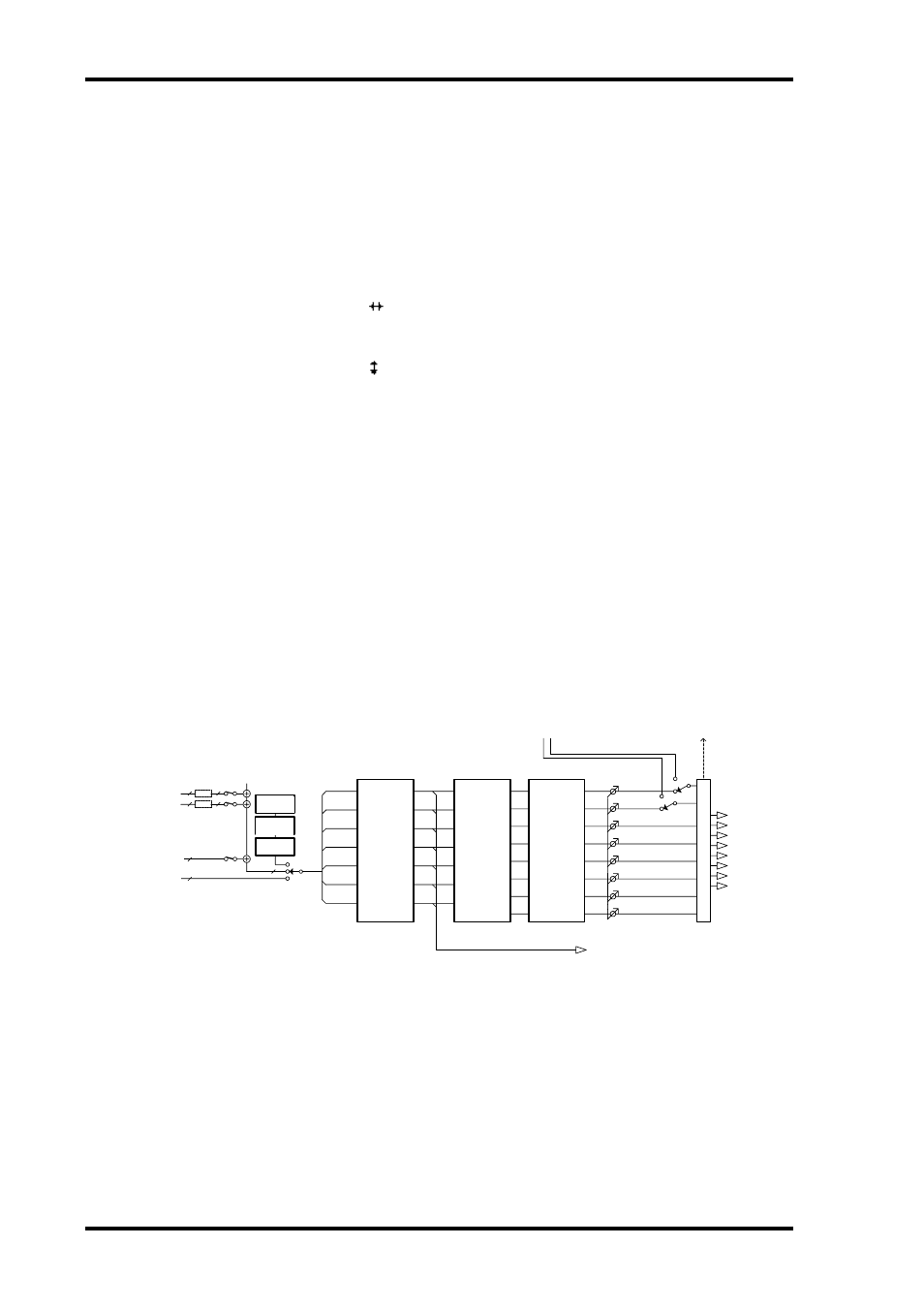

MONITOR
LEVEL
MONITOR MATRIX OUT
FROM CONTROL ROOM L/R
TO CONTROL ROOM DIMM
C-R to SURROUND MONITOR
8
BUS1-8
8
STEREO
2
BUS
DIMM
MONITOR
MATRIX
MONITOR
ALLIGNMENT
BASS
MANAGEMENT
SLOT2 1-8
8
8
SLOT
8x8
Patch
SLOT1 1-8
8
8
PINK NOISE
500-2kHz
BPF
1kHz, 50Hz
SURROUND
MONITOR
TO OUTPUT PATCH
Функция Surround
С ЛЕВОГО/ПРАВОГО КАНАЛА АППАРАТНОЙ
C-R - МОНИТОР ОКРУЖАЮЩЕГО ЗВУКА
К ДИММЕРУ АППАРАТНОЙ
МОНИТОР
ОКРУЖАЮЩЕГО
ЗВУКА
К ВЫХОДНОМУ СОЕДИНЕНИЮ
ДИММЕР
НАСТРОЙКА
МОНИТОРА
УПРАВЛЕНИЕ
НИЗКИМИ
ЧАСТОТАМИ
МАТРИЦА
МОНИТОРА
РОЗОВЫЙ
ШУМ
ПОЛОСОВОЙ
ФИЛЬТР 500-2 кГц
1 кГц, 50 Гц
СЛОТ
ШИНА
Соединение
8х8
ШИНА 1 1-8
СЛОТ 2 1-8
СТЕРЕО
СЛОТ 1 1-8
Графики панорамы окружающего звука
Данные графики отображают траектории и текущие позиции панорамы
для входных каналов. Подведите курсор к графику необходимого кана-
ла, затем вращением ручки установки параметров измените настройки
панорамирования в выбранной траектории. При включенной кнопке
[GRAB] (захват) для установки панорамы окружающего звука текущего
входного канала можно использовать джойстик.
Нажмите кнопку [ENTER], когда курсор находится на графике, для ото-
бражения страницы Ch Edit (редактирование) для выбранного канала.
Поле параметра
Введя значение в данное поле параметра, можно переместить панораму
окружающего звука выбранного канала влево и вправо.
Поле параметра
Введя значение в данное поле параметра, можно переместить настройку
панорамы окружающего звука выбранного канала вперед и назад.
Контроль (мониторинг) окружающего звука
О контроле окружающего звука
В пульте DM1000 имеются функции всестороннего управления окружаю-
щим звуком, которые в оптимальной среде позволяют контролировать
сигнал окружающего звука, поступающий на шины или входящий через
слот 1 или 2. Данные функции включают сведение (которые позволяет
контролировать сигналы на меньшем количестве каналов), и подстройку
сигналов канала окружающего звука в соответствии с средой контроля.
Контролирующие функции окружающего звука также включают в себя
генератор для проверки динамиков, контрольную матрицу для обратного
сведения, управление низшими НЧ для оптимизации сигналов канала кон-
тролирующей среды и настройку монитора при использовании для каждо-
го динамика индивидуальные параметры аттенюатора и задержки.
Для управления сигналом монитора окружающего звука через систему
Surround необходимо подключить данную систему к выходам пульта
DM1000, затем направить (применить патч) сигнал звука монитора
окружающего звука к данным выходам.
Например, если система окружающего звука подключена к выходу OMNI,
несколько раз нажмите кнопку [OUTPUT PATCH] до отображения стра-
ницы Out Patch | OMNI Out. На данной странице можно направить сигнал
канала окружающего звука (обозначенного как “SURR XXX”, где “XXX” –
название канала) на соответствующий выход OMNI.
