DM 1000 Версия 2 — Руководство пользователя
276
9
1
21
14
9
2
21
15
9
3
21
16
9
4
21
17
22
5
10
6
GPO0
GPO1
GPO2
GPO3
GPO4
GPO5
GPO6
GPO7
GPI0
GPI1
14
15
16
17
18
19
20
21
22
23
24
25
2
3
4
5
6
7
8
9
10
11
12
13
1
23
5
11
6
GPI2
GPI3
2
1
Другие функции
Использование стандартного интерфейса
(GPI, General Purpose Interface)
Порт микшера DM1000 CONTROL оснащен стандартным интер-
фейсом GPI (General Purpose Interface) для контроля над внешним
оборудованием. Вы можете настроить GPI таким образом, чтобы он
выводил 8-канальный запускающий сигнал, когда Вы работаете с
кодерами или USER DEFINED KEYS, или чтобы он получал 4-каналь-
ные запускающие сигналы для контроля над параметрами DM1000.
Вы можете назначить функции для данных запускающих сигналов.
Таким образом, можно контролировать аварийную световую лам-
пу вне студии с помощью DM1000, или контролировать функции
DM1000 Talkback и Dimmer, используя внешний переключатель.

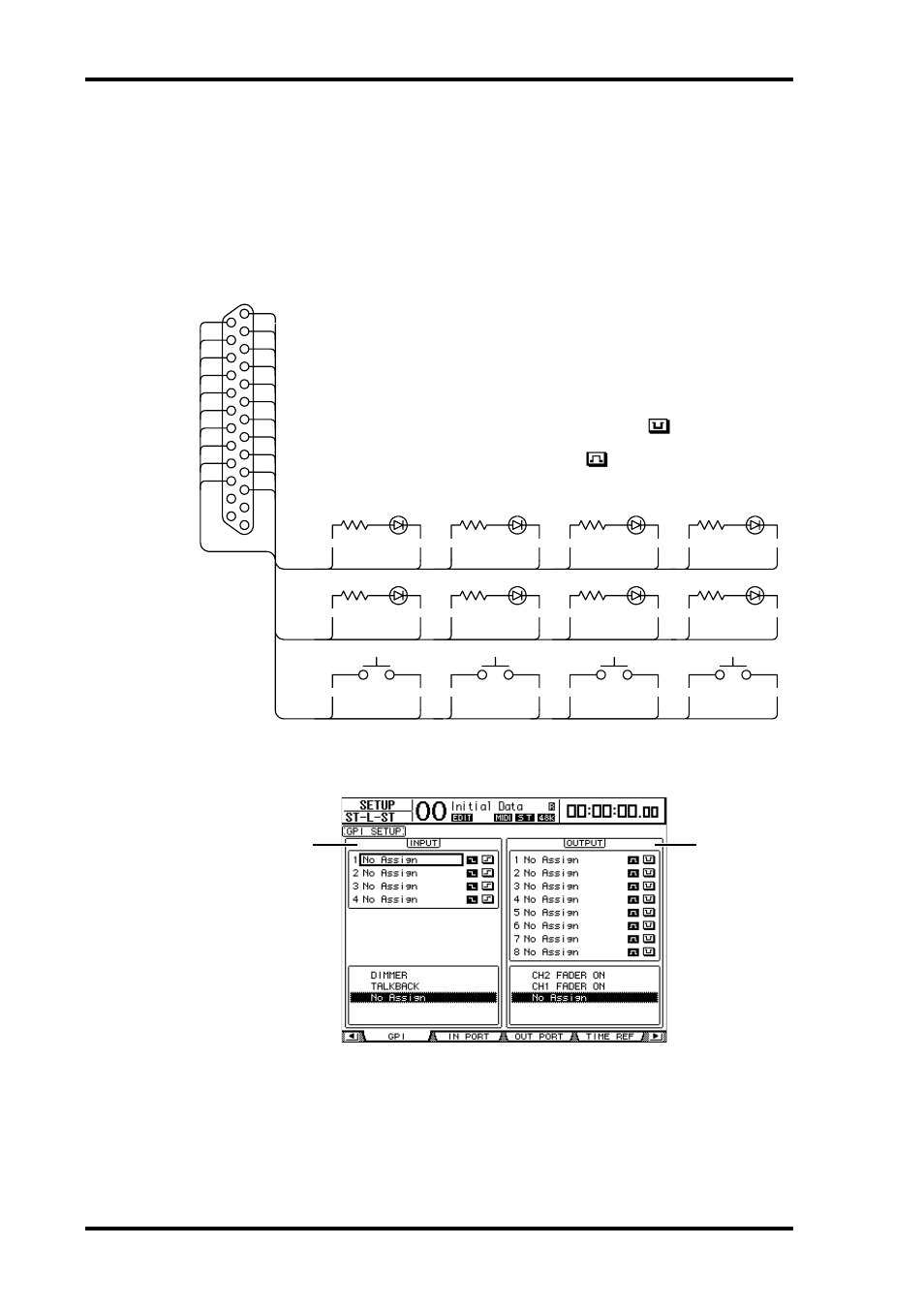

Данный рисунок является примером внешней схемы,
управляющей GPI.
В данном примере в результате запускающего сигнала
загорается LED, когда выбранная кнопка
установлена
как полярная к пусковому сигналу в блоке OUTPUT. Пусковой
сигнал гасит LED, когда кнопка
установлена как полярная к
пусковому сигналу.
1 Несколько раз нажмите кнопку DISPLAY ACCESS [SETUP] до появления
страницы Setup | GPI.
Блок INPUT
Данный блок позволяет выбрать функции, управляемые посредством по-
ступления запускающих сигналов 1–4 на порт CONTROL. Назначенные
функции перечислены в виде списка под самим блоком.
Блок OUTPUT
Данный блок позволяет выбрать источник вывода запускающих сигналов
1–8. Источники указаны под данным блоком.
