Прежде чем приступать к работе (Соединения)
18

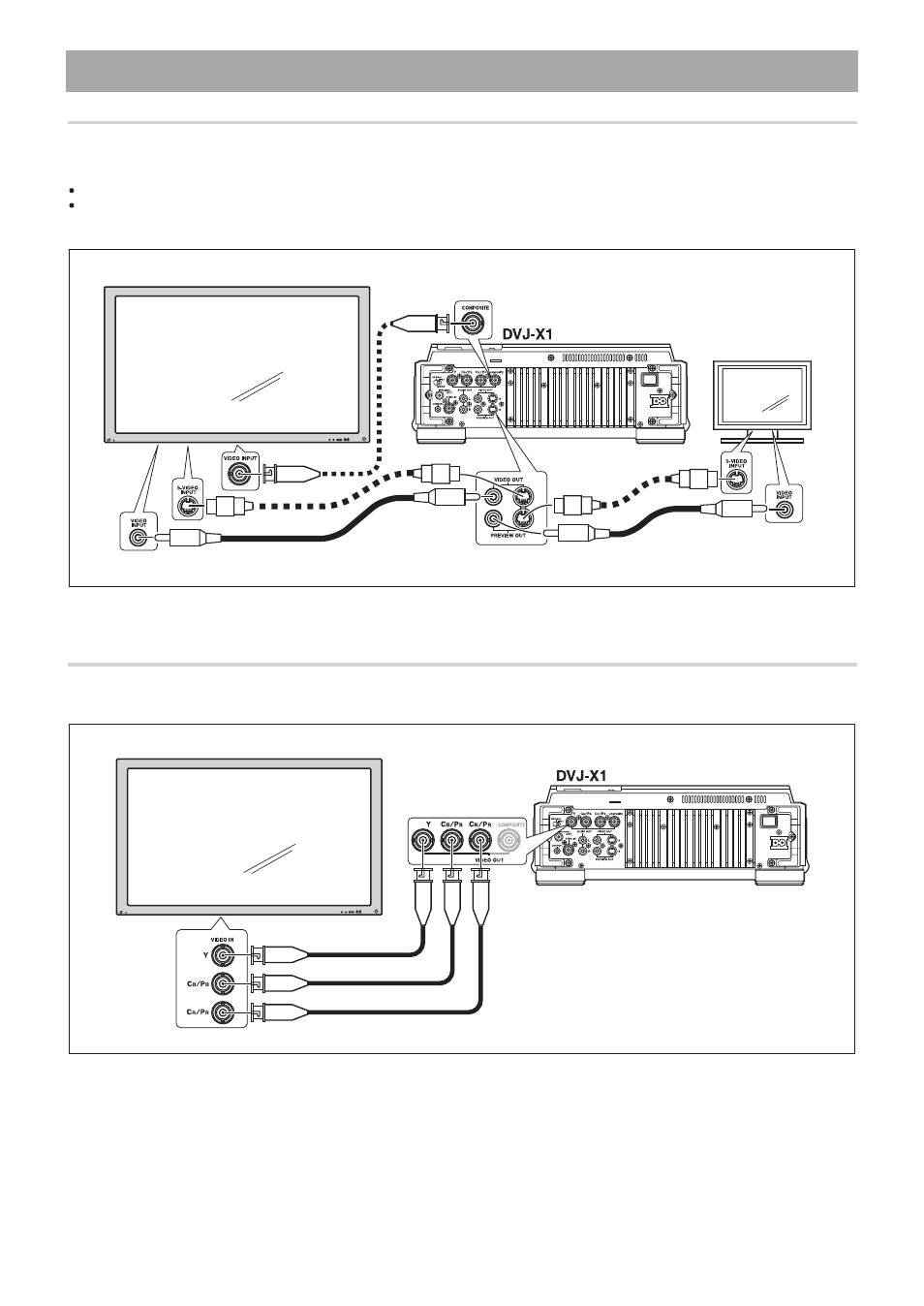

5. Подключение к телевизионному монитору (видеосигналы: композитные/S Video)
Этот плейер оборудован двумя соединителями видеовыхода: разъемом основного видеовыхода («VIDEO OUT»), который подает на выход только изображения от воспро
изведения DVD, и разъемом видеовыхода для предварительного просмотра («PREVIEW OUT»), которые производит различные информационные экраны, используемые
ди джеем во время выступления.
Все телевизионные мониторы подключаются с помощью стандартных видеокабелей (со штекером RCA) или кабелей формата S Video.
Основной видеовыход также снабжен выходным разъемом типа BNC (маркировка «COMPOSITE»), позволяющим при необходимости использовать байонетный соеди
нитель BNC.
* В комплекте к аппарату прилагается только видеокабель. Кабели формата S Video и кабели с разъемами BNC не прилагаются.
★ ★ Соединяйте видеовыход плейера непосредственно с телевизионным монитором, а не с видеодекой (в случае подключения монитора через видео
деку функция защиты от копирования может препятствовать нормальному воспроизведению).
6. Подключение к телевизионному монитору (компонентные видеосигналы)
Рекомендуем это соединение в том случае, если основной монитор оборудован компонентным видеовходом (разъемы «Y»/»Pb»/Pr»), так как видеоизображение будет вос
производиться с более высокой верностью.
★ ★ Соединение с входным разъемом компонента формата Hi Vision невозможно.
Основной монитор
Кабель с разъемами
BNC
Кабель S Video
Видеокабель
Видеокабель
Кабель S Video
Монитор предвари
тельного просмотра
Основной монитор
Кабель с разъемами BNC
