Прежде чем приступать к работе (Соединения)

16

Соединения

Перед выполнением или изменением соединений выключите питание и отсоедините провод питания от розетки электросети.

1. Соединения с микшерным пультом ди джея (DJM 600, DJM 500, DJM 300, DJM 909, DJM 707 или DJM 3000) (ау
диовыход и разъем для сигналов управления)

Подключите белый штекер прилагаемого аудиокабеля к разъему «L» (левый канал), а красный штекер к разъему «R» (правый канал).
Соединив плейер с микшерным пультом прилагаемым кабелем управления, можно управлять плейером с микшерного пульта, в том числе выполнять операции запуска вос
произведения с помощью фейдера и возврата к метке.

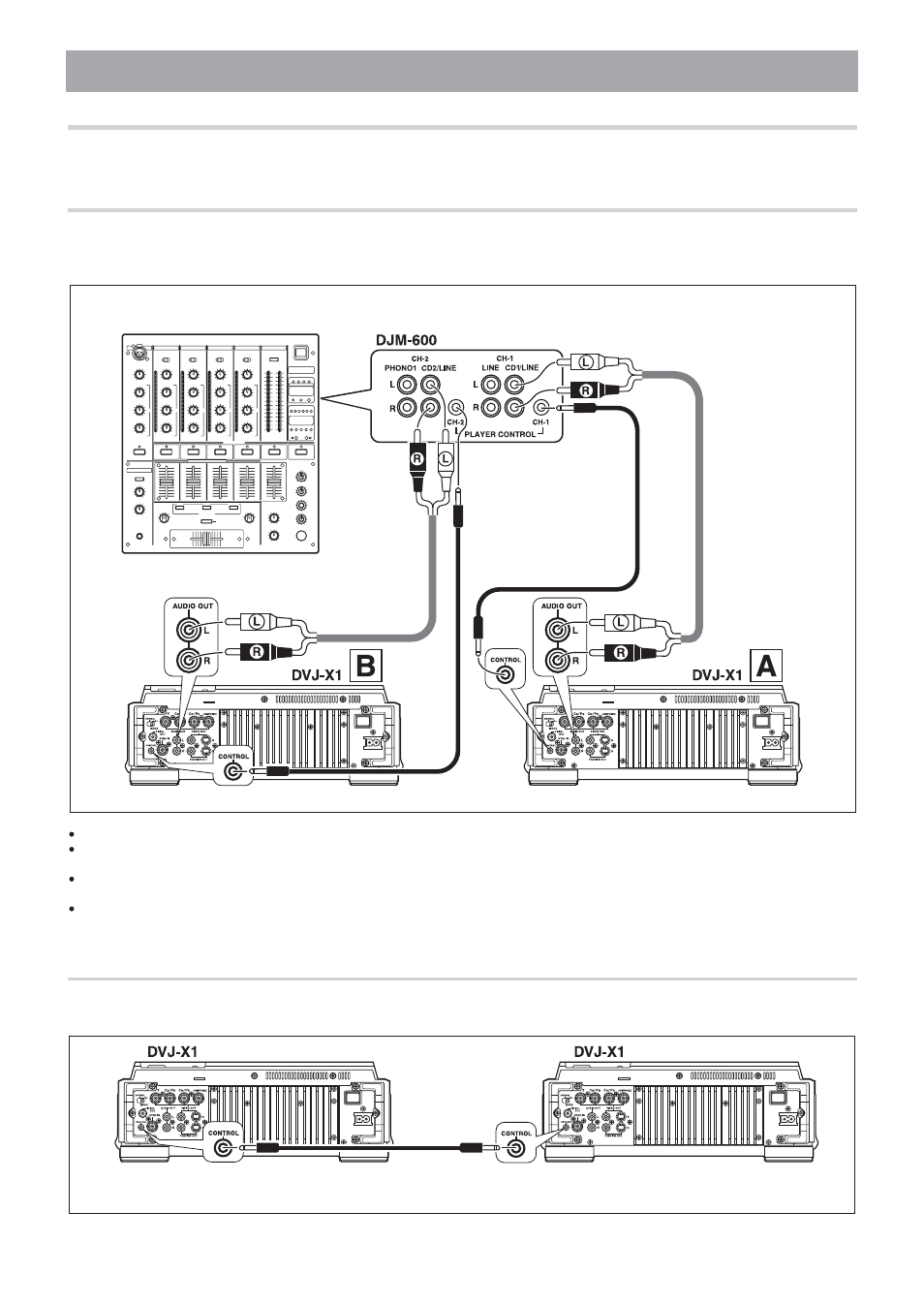

Пример подключения DJM 600

Прилагаемый
аудиокабель

Прилагаемый кабель
управления

В случае использования DJM 300 или DJM 500 соединение делается аналогично приведенному выше.
В случае подключения DJM 909 или DJM 707 используйте прилагаемый аудиокабель для соединения разъема «CH 1 CD» [CD плейер канала 1] c разъемом «PLAYER A»
[Плейер А], а разъема «CH 2 CD» [CD плейер канала 2] c разъемом «PLAYER B» [Плейер B].
В случае использования DJM 3000 соедините разъем «A PLAYER» [Плейер А] с разъемом «LINE 1» [Линейный 1] из группы «CH 1» [Канал 1], а разъем «B PLAYER» [Плей
ер B] с разъемом «LINE 3» [Линейный 3] из группы «CH 2» [Канал 2].
В случае подключения данного плейера к другим аудио микшерам, разъем «AUDIO OUT» [Аудиовыход] плейера следует соединять с разъемом микшера «LINE IN» [Ли
нейный вход] или «AUX» [Дополнительное устройство]. (

Не подключайте плейер к разъему микшера «PHONO» [Звукосниматель], так как звук будет ис

кажен, и правильного воспроизведения добиться будет невозможно.)

2. Соединение кабелем управления для эстафетного воспроизведения

Соединив кабелем управления два профессиональных ди джейских плейера, можно выполнять автоматическое эстафетное (поочередное) воспроизведение на двух этих
плейерах. (

Стр.42)

Прилагаемый кабель управления
