СТРАНИЦА 4

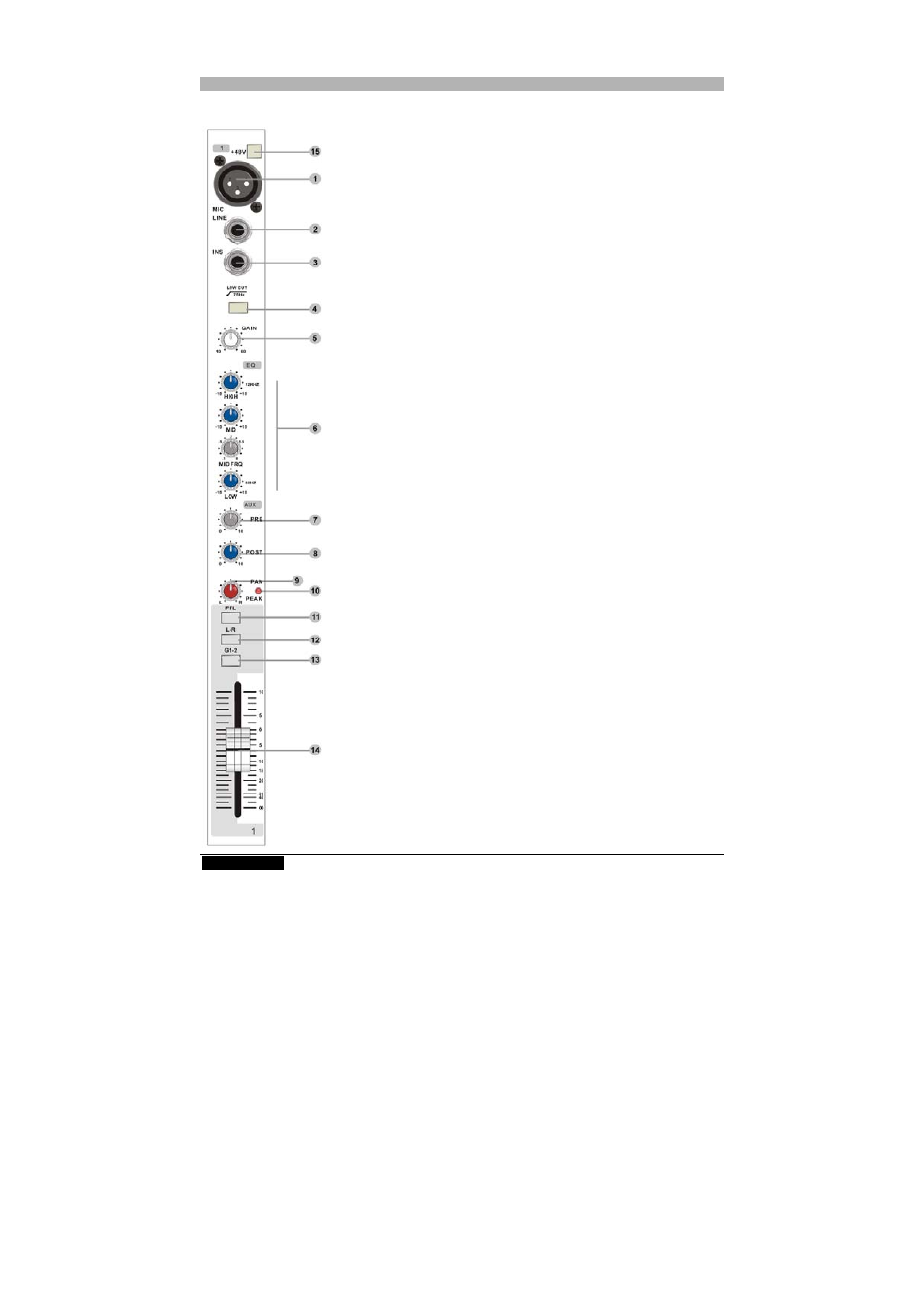

СЕКЦИЯ МОНОКАНАЛА
• МОНО КАНАЛ
c MIC
Служит для подключения конденсаторного или динамического
микрофона с разъёмом XLR. При использовании конденсаторного
микрофона вы можете включить фантомное питание кнопкой +48V
этого канала (15). Примите во внимание предупреждения в разделе
фантомного питания.
d LINE
Служит для подключения источников линейного сигнала посредством
симметричных и несимметричных разъёмов.
Обратите внимание: при использовании несимметричных разъёмов не
включайте фантомное питание. Напряжение между контактами может
привести к серьёзной поломке!
e INS
Инсертом называют точку разрыва пути сигнала входного канала. С
помощью инсерта вы можете извлечь сигнал из микшера, обработать
его на внешнем устройстве (например, на компрессоре) и затем вернуть
в главный микс микшера.
f LOW CUT
Эта кнопка активирует обрезной НЧ фильтр, убирающий шум
микрофона, сцены и т.п. Фильтр 75Гц, 18дБ/октава работает
независимо от эквалайзера.
g GAIN
Регулятор меняет уровень сигнала канала. Слишком сильный уровень
приводит к перегрузкам и искажению звука. Слишком слабый уровень
делает заметным фоновое шипение и приводит к недостаточному
уровню сигнала финального микса. Для эффективной работы микшера
необходима правильная установка уровня. Выполните регулировку так,
чтобы горели верхние сегменты индикатора уровня, но не включались
индикаторы пика. Это наилучшая установка.
h ЭКВАЛАЙЗЕР
HIGH
Регулятор позволяет изменять уровень ВЧ входного сигнала
соответствующего канала. Эквалайзер работает на частоте 12 кГц и
позволяет менять уровень в диапазоне +/-15дБ.
LOW
Регулятор позволяет изменять уровень НЧ входного сигнала
соответствующего канала. Эквалайзер работает на частоте 80 Гц и
позволяет менять уровень в диапазоне +/-15дБ.
MID
Регулятор позволяет изменять уровень CЧ входного сигнала
соответствующего канала. Эквалайзер позволяет менять уровень в
диапазоне +/-15дБ, при этом центральную частоту можно менять
регулятором MID FRQ.
MID FRQ
Регулятор позволяет устанавливать центральную частоту СЧ
эквалайзера в диапазоне от 100Гц до 8кГц.
i PRE
Регулятор управляет уровнем сигнала, посылаемого на выход AUX
SEND 1. Сигнал выводится до фейдера и может использоваться для
мониторинга
