СТРАНИЦА 5

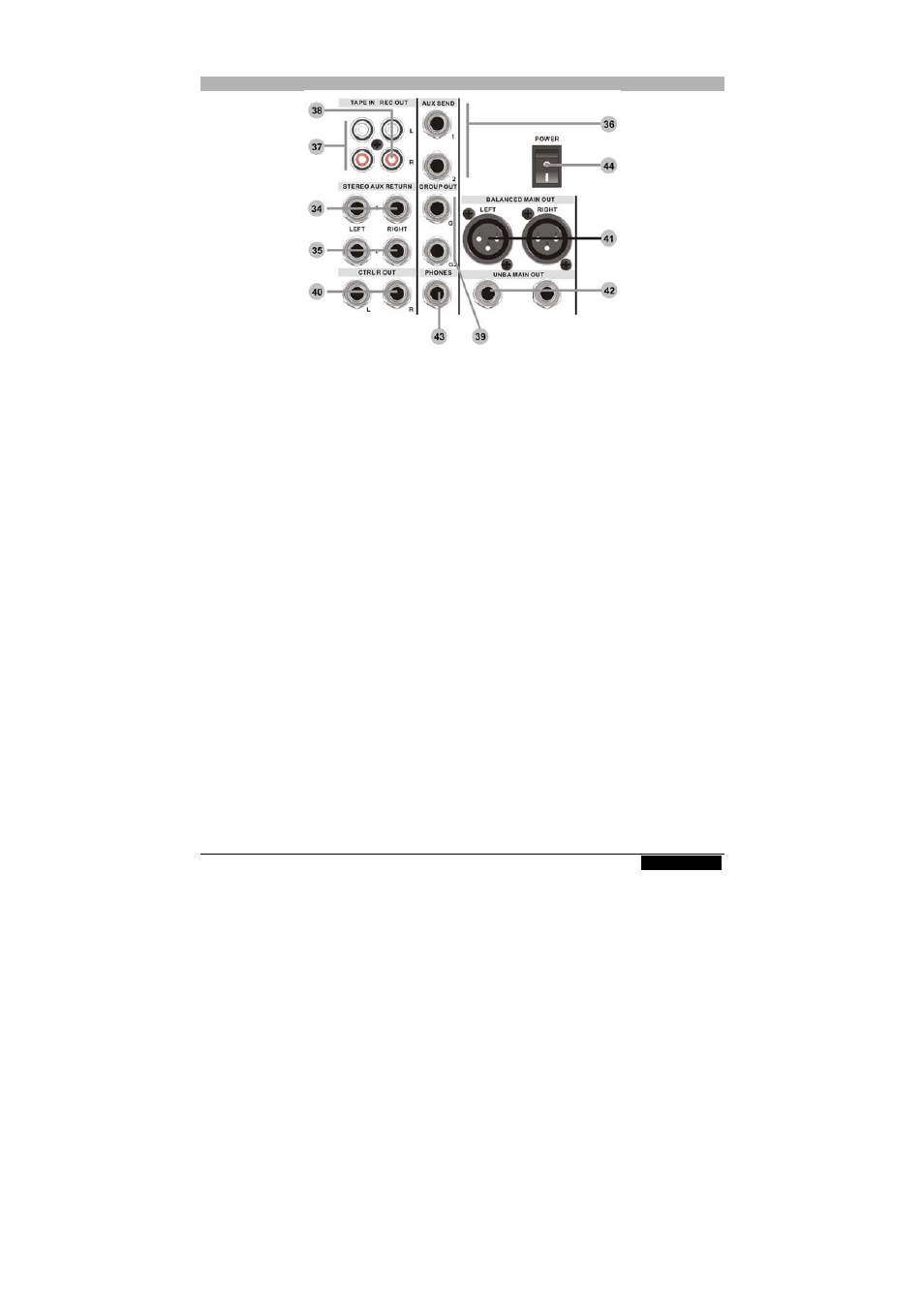

ГЛАВНЫЙ ВЫХОД И ДРУГИЕ РАЗЪЁМЫ
• ГЛАВНЫЙ ВЫХОД
34. STEREO AUX RETURN 1
Эти 2 симметричных
разъёма обычно
используются в качестве стерео возврата сигнала
с внешнего процессора эффектов, но также могут
служить для ввода линейного сигнала от других
источников. Сигнал поступает в шину главного
микса и регулируется фейдером RETURN 1.
35. STEREO AUX RETURN 2
Аналогичен RETURN 1.
36. AUX SEND
Несимметричные джеки используются для
вывода сигнала AUX. Сигнал AUX 1 выводится
из звукового тракта до, а AUX 2 – после фейдера
канала, поэтому сигнал AUX 2 обычно подают на
вход внешнего процессора эффектов.
37. TAPE IN
Два разъёма RCA служат для подключения
кассетной деки или проигрывателя компакт-
дисков. Разумеется, к ним можно подключить
любой другой источник линейного сигнала.
38. REC OUT
Сигнал выводится на записывающее устройство
через разъёмы RCA.
39. GROUP OUT
Через эти разъёмы вы можете вывести сигнал
группы, например, на усилитель наушников
хористов.
Уровень сигнала регулируется
фейдером группы.
40. CTRL R OUT
К этим разъёмам подключается активная
акустическая система или усилитель для
отдельной системы мониторинга.
41. BALANCED MAIN OUT
42. UNBA MAIN OUT
Микшер оснащён 2 группами выходов главного
микса: 2 разъёма XLR для симметричного и 2
джека – для несимметричного подключения.
Сигнал поступает с шины главного микса, левый
и правый каналы регулируются независимо друг
от друга.
43. PHONES
Используйте
наушники для мониторинга
главного выхода или выхода группы или сигнала,
выбранного кнопкой PFL канала. В наушники
поступает
сигнал, уровень которого вы
наблюдаете на индикаторе уровня.
44. POWER ON/OFF
Кнопка служит для включения и выключения
питания микшера.
