СТРАНИЦА 8
ОПИСАНИЕ ПОЛОСЫ КАНАЛА
• МОНО КАНАЛ
8. POST
Регулятор POST служит для управления уровнем сигнала, поступающего на
выходы AUX SEND. Сигнал идёт после фейдера. Выходы используются для
обработки сигнала внешним или встроенным процессором эффектов.
9. PAN
Регулятор устанавливает уровень сигнала, поступающего в левую и правую шины
микса, позволяя плавно перемещать источник по стерео образу.
10. PEAK
Красный индикатор предупреждает о наличии в канале избыточно высокого уровня
сигнала. Уровень сигнала измеряется до и после эквалайзера канала. Индикатор
PEAK загорается приблизительно за 6дБ до срыва сигнала и предупреждает о
возможности перегрузки.
11. PFL
Кнопка направляет сигнал канала в шину PFL, что позволяет отслеживать его
уровень на индикаторе уровня и прослушивать сигнал через наушники или
мониторы.
12. L-R
Кнопка L-R направляет сигнал на фейдер главного микса. Если вы хотите
отключить сигнал канала, отожмите кнопку. Отключить таким образом сигналы
AUX нельзя.
13. G1-2
Эта кнопка направляет сигнал в шину группы. Вы можете объединить каналы в,
скажем, группу ударных, духовых инструментов или фонового вокала.
14. Фейдер канала
Используется для установки уровня сигнала входного канала в миксе (L-R и/или
G1-2).
15. +48V PHANTOM
Кнопка служит для включения фантомного питания на микрофонном разъёме XLR
данного канала при использовании конденсаторного микрофона.
Перед включением/выключением фантомного питания необходимо установить все
фейдеры в минимальное положение, чтобы избежать появления громкого шума в
основных и мониторных акустических системах. Нельзя подключать микрофон к
разъёму с включенным фантомным питанием.

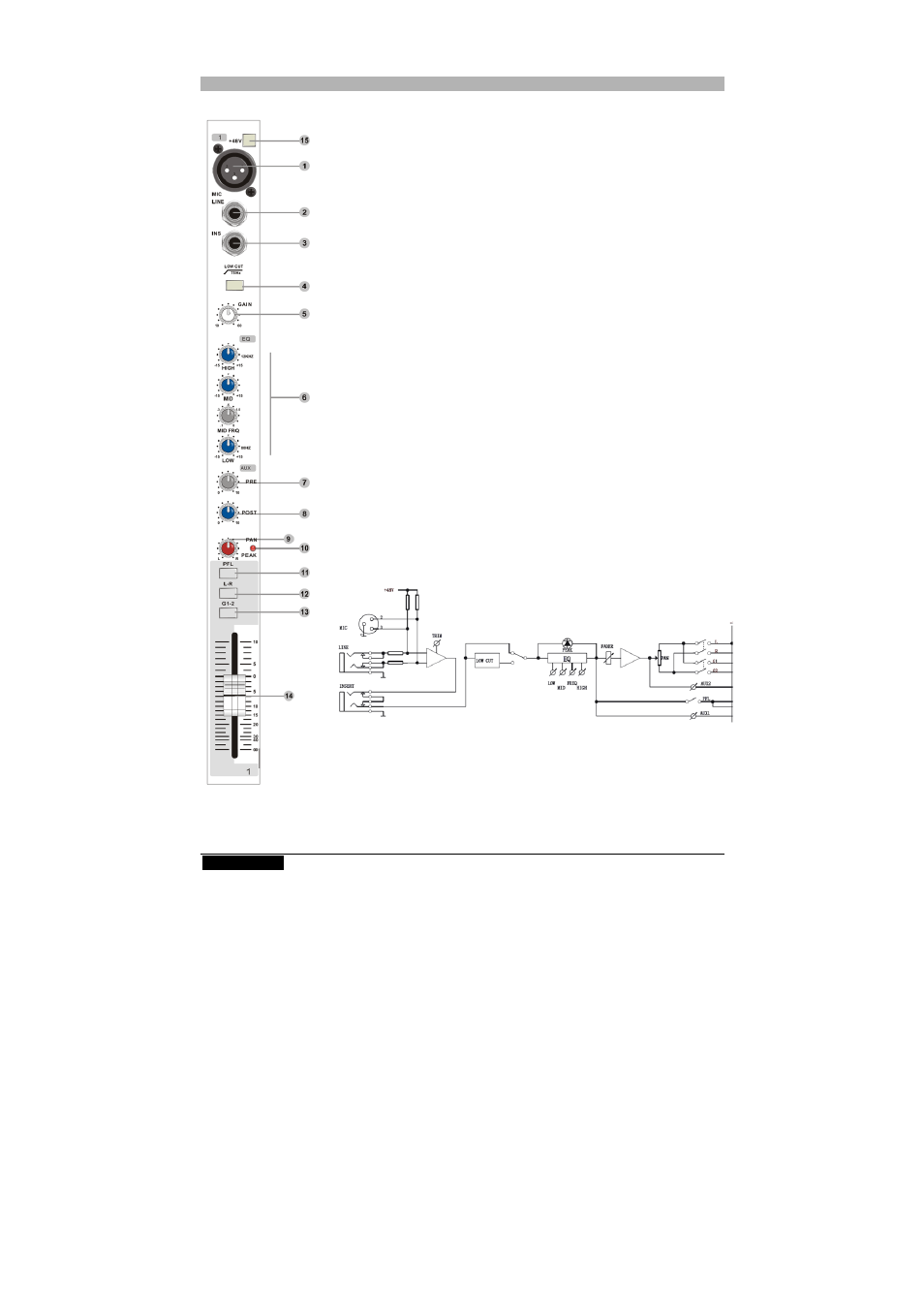

Схема монофонического канала
