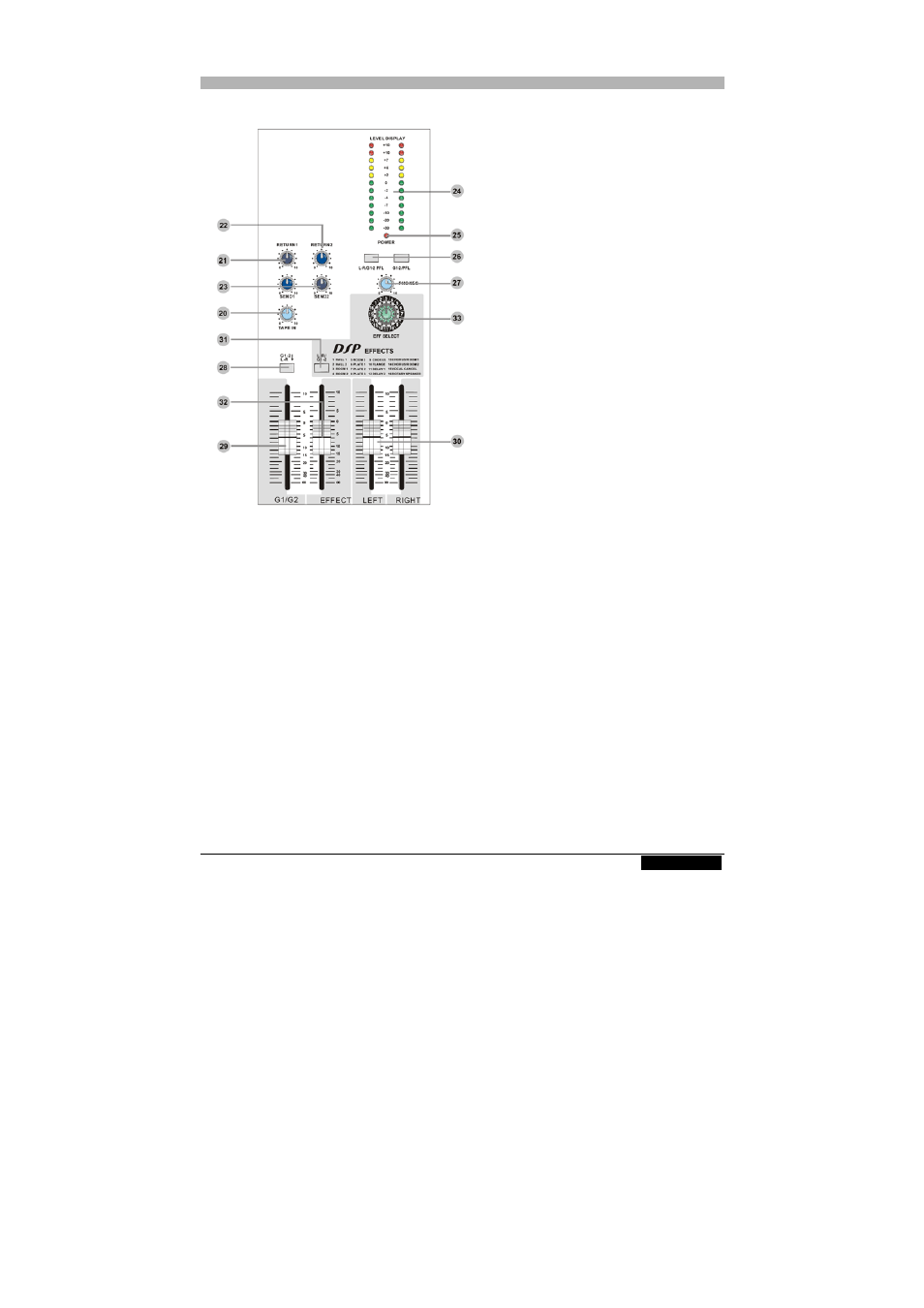

ОПИСАНИЕ МАСТЕР СЕКЦИИ
23. SEND1/SEND2
Регуляторы AUX SEND служат для изменения
сигнала на выходах AUX SEND.
24. СВЕТОДИОДНЫЙ ИНДИКАТОР УРОВНЯ
Индикатор уровня состоит из 22 светодиодов и
оснащён функцией удержания пика. Режимы
индикатора
переключаются
с
помощью
селекторов:
1.
Выходной уровень MASTER
2.
Выходной уровень GROUP
3.
Уровень сигнала с шины PFL
25. POWER
Индикатор загорается при включении питания.
26. L-R/G1-2 PFL и G1-2/PFL
Кнопка L-R/G1-2 PFL служит для переключения
индикатор уровня с режима отображения мастер
уровня на режим отображения уровня группы или
PFL.
Кнопкой G1-2/PFL вы можете переключить
индикатор уровня с режима отображения уровня
сигнала группы на PFL.
Отображаемый на индикаторе сигнал поступает
на выходы наушников и мониторов.
27. PHONES
Этот регулятор служит для установки уровня
сигнала, поступающего на выходы наушников и
мониторов.
28. G 1-2>L-R
Нажав эту кнопку, вы направите сигнал группы на
фейдер главного микса.
29. G1/G2 FADER
Этот 60мм фейдер регулирует уровень сигнала,
поступающего на выходы GROUP OUT.
30. LEFT/RIGHT FADER
Ползунок LEFT контролирует уровень сигнала,
поступающего на разъёмы MAIN OUT LEFT, а
ползунок RIGHT контролирует уровень сигнала,
поступающего на разъёмы MAIN OUT RIGHT
21. RETURN 1
Регулятор изменяет уровень сигнала, поступающего в
шину L-R с разъёмов STEREO AUX RETURN 1
(обычно, с внешнего процессора эффектов). Однако,
разъёмы можно использовать и для подключения
дополнительного источника стерео сигнала.
22. RETURN 2
Регулятор изменяет уровень сигнала, поступающего в
шину L-R с разъёмов STEREO AUX RETURN 2
(обычно, с внешнего процессора эффектов). Однако,
разъёмы можно использовать и для подключения
дополнительного источника стерео сигнала.
31. L-R/G1-2
При отжатой кнопке встроенный процессор
эффектов добавляется к мастер системе. При
нажатой кнопке, он добавляется к системе
группы.
32. EFFECT LEVEL
Регулятор
контролирует
уровень
сигнала,
поступающего в шину L-R или G1-G2 cо
встроенного
процессора
эффектов
после
обработки одним из 16 цифровых эффектов.
Таким образом, регулятор служит для изменения
глубины эффекта
33. EFF SELECT
Переключатель используется для выбора одного
их 16 эффектов
