Инструкция по эксплуатации EXFO FPM-600 Power Meter
Страница 32

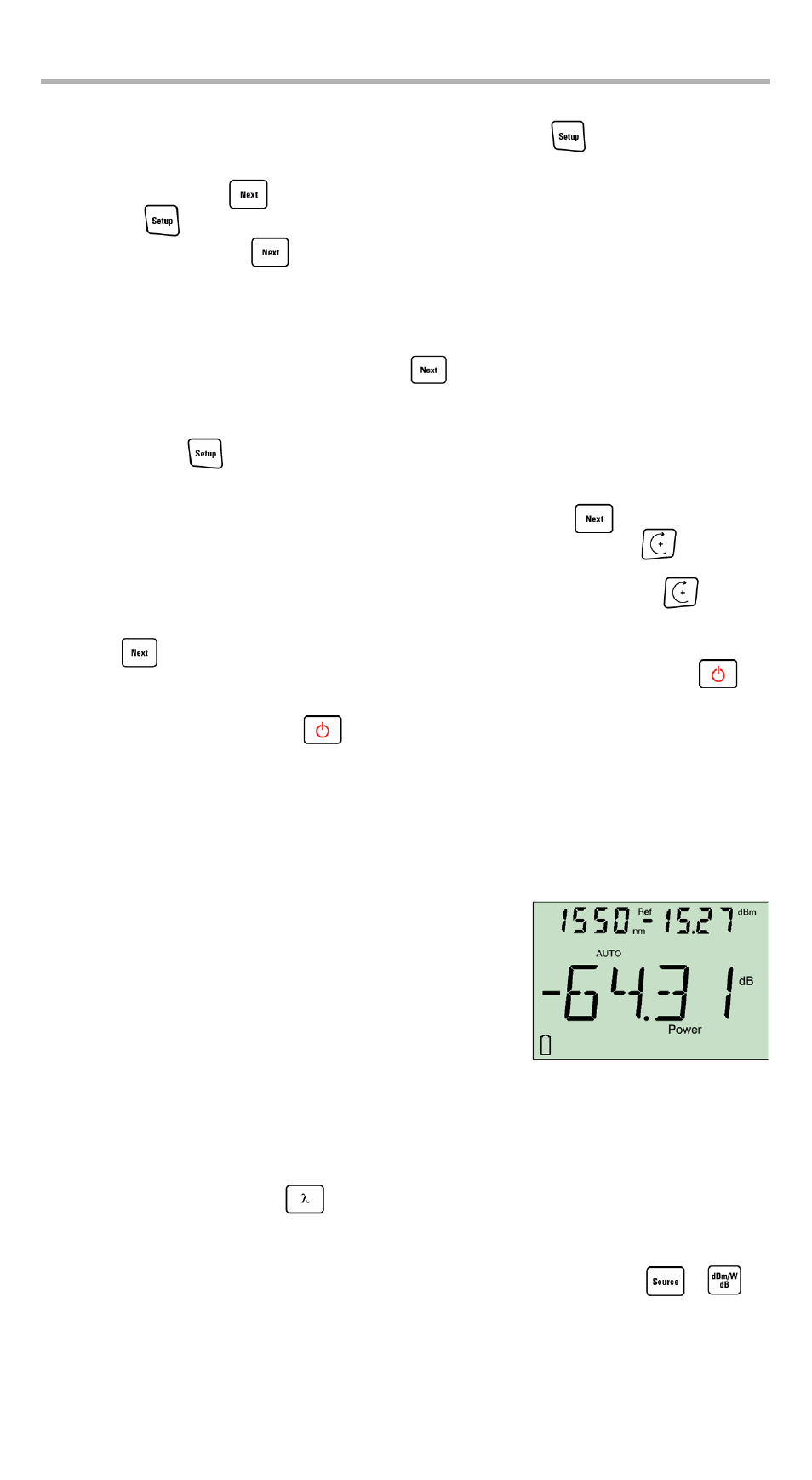

Использование источника излучения (FLS-600/FOT-600) или VFL
27
Для назначения мощности источника в качестве опорного:
1. При нормальном режиме работы нажимайте кнопку
до тех пор, пока не
перейдете в меню SRC.
2. Нажмите кнопку
для перехода к первому подменю, затем нажимайте
кнопку
до тех пор, пока не появится меню PREF.
3. Нажимайте кнопку
для переключения между доступными длинами
волн источника и выберите одну. На экране будет показано текущее
значение мощности для этой длины волны.
4. Измените значение мощности следующим образом:
4a. Нажмите и удерживайте кнопку
несколько секунд. Первая цифра
значения мощности будет мигать.
4b. Верните все значения на 0, нажав и удерживая несколько секунд
кнопку
.
И/ИЛИ
Выберите цифру для изменения, нажимая кнопку
до тех пор, пока
цифра не замигает. Увеличьте значение, нажимая кнопку
(после 9
происходит возврат к 0). После последней цифры, все цифры будут
мигать: вы можете добавить/удалить знак “–”, нажав кнопку
.
4c. Когда цифра мигает, нажмите и удерживайте несколько секунд кнопку
для сохранения измененного значения (оно остается в памяти
даже после выключения питания прибора) или нажмите кнопку
для возврата к предыдущему значению без сохранения.
5. Дважды нажмите кнопку
для выхода из меню настроек.
Для использования реального значения мощности источника в качестве
опорного (только FOT-600):
1. Соедините патч-кордом порты источника и приемника одного и того же
тестера.
2. Включите источник на желаемой длине волны.
3. Установите одинаковую длину волны источника
и приемника:
³
Если прибор излучает сигнал
автоматической установки длины волны или
сигнал автоматического переключения (см.
раздел Автоматическое определение
длины волны на странице 21 и раздел
Режим автоматического переключения на странице 25), измеритель
мощности автоматически устанавливает длину волны согласно
значению на источнике.
ИЛИ
³
Нажимайте кнопку
для переключения между предварительно
настроенными длинами волн (см. раздел Определение списка
избранных длин волн на странице 15).
4. В нормальном режиме работы нажмите и удерживайте кнопки
и .
На экране отобразится PREF на несколько секунд, пока значение
сохраняется, затем тестер возвращается в нормальный режим.
