Начало работы
11
Установка универсального интерфейса EXFO
(EUI)

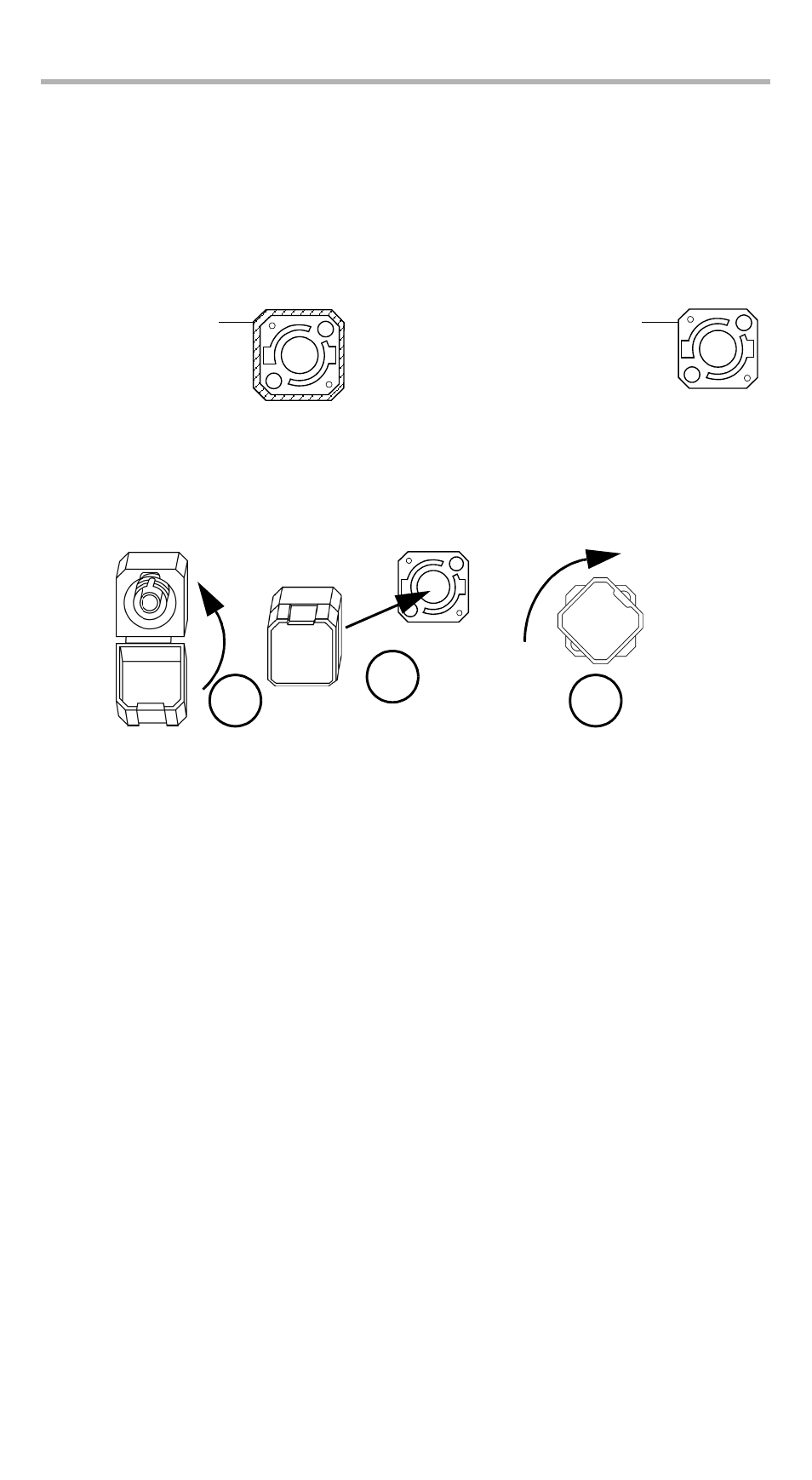

К стационарной базовой плате интерфейса EUI можно подключить разъемы с
угловой (APC) или неугловой (UPC) полировкой. Зеленый контур вокруг базовой
платы означает, что плата предназначена для разъемов типа APC, как показано
на рисунке ниже:
Для установки адаптера разъема EUI на базовую плату EUI необходимо
выполнить следующие действия:
1. Держите адаптер разъема EUI таким образом, чтобы пылезащитный
колпачок открывался вниз.
2. Закройте пылезащитный колпачок, чтобы надежнее удерживать адаптер
разъема.
3. Вставьте адаптер разъема в базовую плату.
4. С небольшим усилием нажав на адаптер разъема, поверните его по часовой
стрелке в базовой плате, чтобы зафиксировать в требуемом положении.
Чистая металлическая
поверхность (или голубая рамка)
обозначает разъем типа UPC
Зеленая рамка
обозначает разъем
типа APC
2
4
3
