5. Установите магнитолу в монтажный кожух до фиксации боковых защелок.

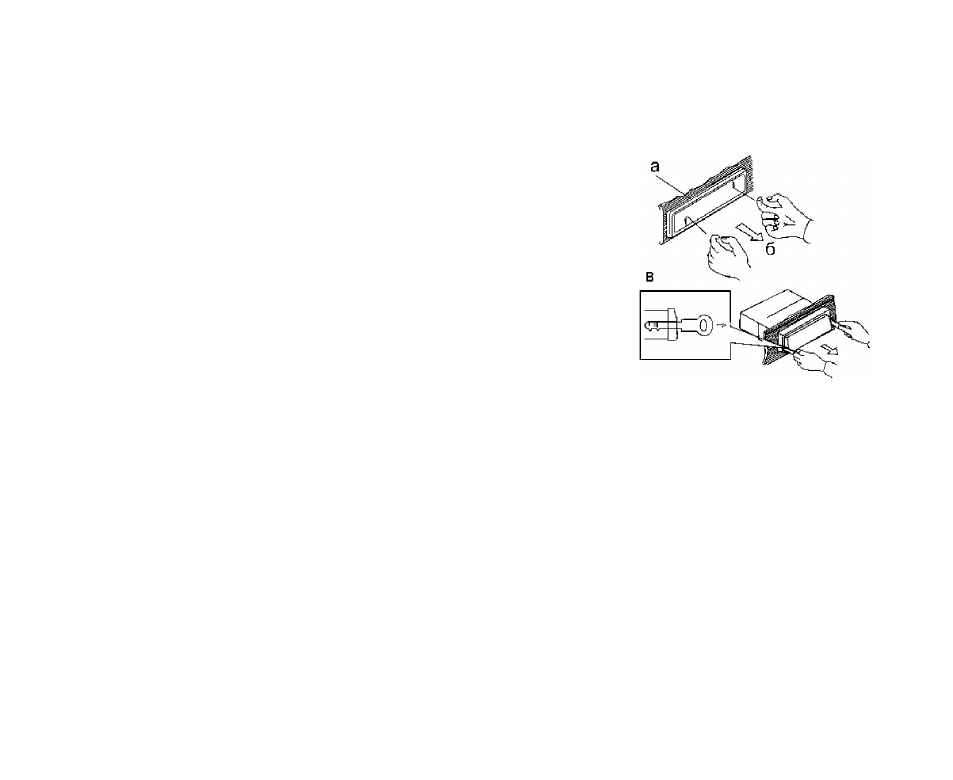

Снятие устройства
а - Декоративная рамка
б - Направление снятия рамки
в - Установка ключей съемников
1. Выключите магнитолу и снимите переднюю панель.
2.
Вставьте пальцы в канавку на передней стороне декоративной
рамки (рамка снимается с небольшим усилием). Потяните рамку на
себя, чтобы снять ее.
3.
Вставьте входящие в комплект ключи съемники с обеих сторон корпуса устройства, как показано на
рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или
магнитолу и вытяните её на себя (перед снятием убедитесь, что магнитола не зафиксирована с опорной
планкой).
Установка декоративной рамки
Для установки декоративной рамки прижмите ее к корпусу устройства и нажмите, чтобы вставить на
место. Это необходимо сделать до установки передней панели, иначе вы не сможете установить
декоративную рамку на место (При установке рамки на место направьте сторону с канавкой вниз и
закрепите ее.).
Установка устройства в приборную панель автомобиля «сзади» (Метод Б)
В данном случае установки используются отверстия для винтов на боковых сторонах устройства.
