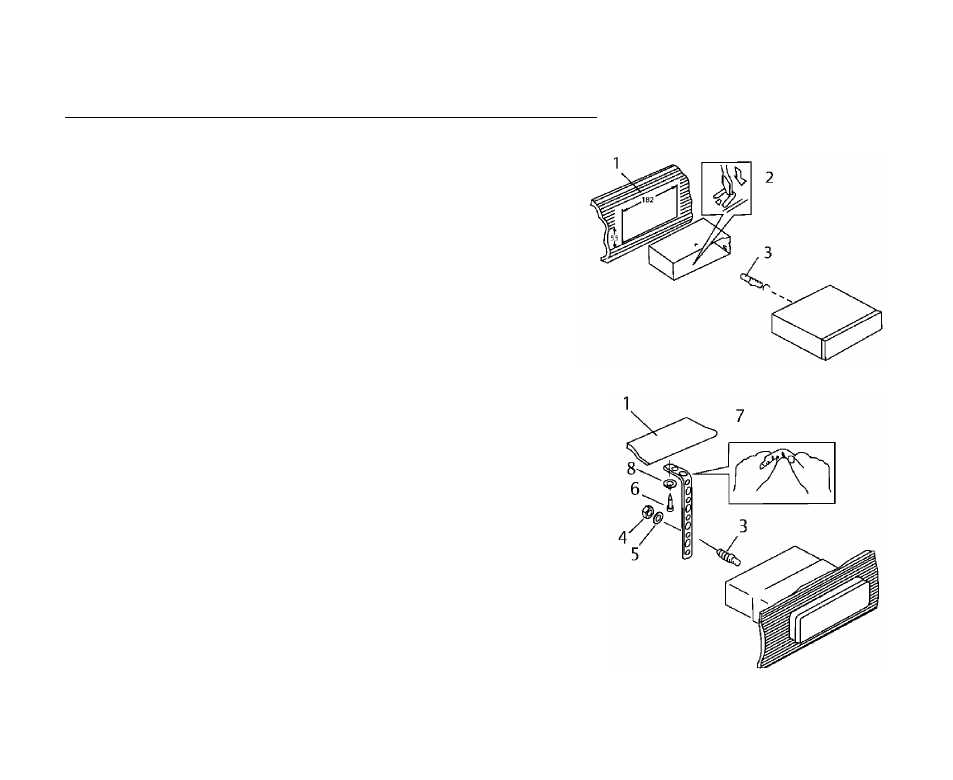

Установка устройства в приборную панель автомобиля «спереди» (Метод А)
Установка устройства
1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка(5 мм)
5. Пружинная шайба
6. Винт (5 X 25 мм)
7. Опорная планка.
8. Плоская шайба
1.
Установите монтажный кожух в приборную панель автомобиля,
убедитесь, что он установлен правильной стороной и нет
препятствий
(провода,
элементы
приборной
панели)
для
установки магнитолы.
2.
После установки монтажного кожуха в приборную панель
отогните
на
нем
металлические
язычки,
соответствующие
толщине приборной панели. Это позволит закрепить кожух на
месте.
3.
Обязательно используйте опорную планку для закрепления
задней стороны проигрывателя. Определите место крепления и
установите ее согласно приведенному рисунку. Планку можно
согнуть руками под нужным углом.
4.
Подключите необходимые провода и разъемы. Убедитесь в правильности подключения.
