САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ
а29ово1ИР-аАТ
Регулировка пучка света после
замены фар головного света
в сборе

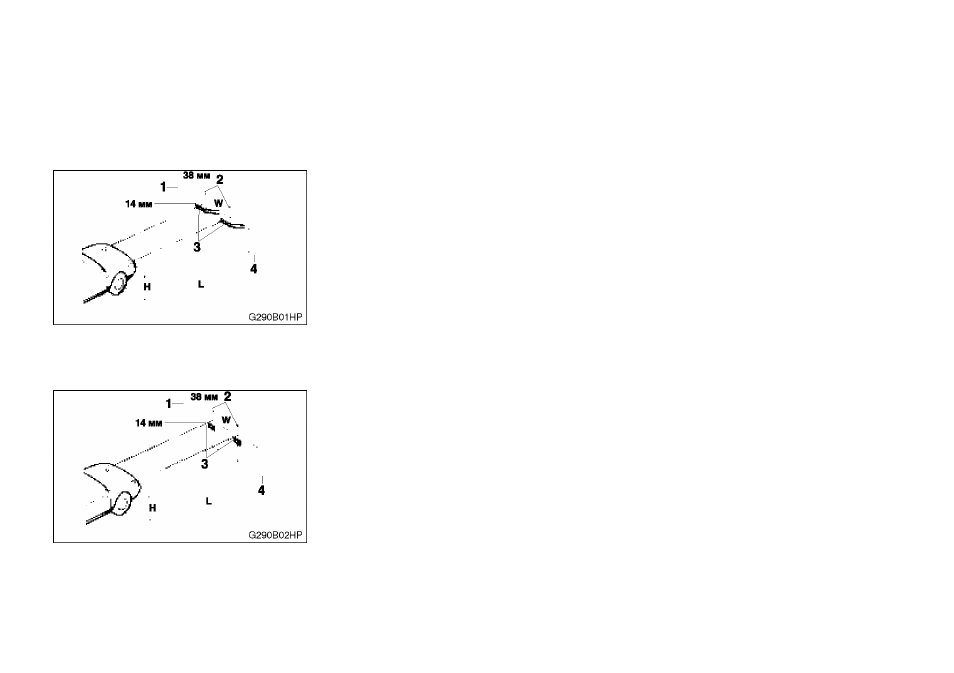

1 - Горизонтальная линия
2 - Вертикальная линия
3 - Линия границы освещения ближнего света
4 - Линия земли
Если в ходе кузовного ремонта передней
части кузова автомобиля были заменены
фары головного света в сборе, необходимо
проверить регулировку пучка света фар с
использованием экрана, как показано на
рисунке. Включите переключатель света
фар. (В положение ближнего света).
1. Отрегулируйте пучок света фар таким об
разом, чтобы собственная ось пучка све
та была параллельна центральной линии
кузова автомобиля и совпадала в точке
«Р» показанной на рисунке.
2. Пунктирными линиями на рисунке обо
значены центры фар головного света.
«Н»
Расстояние от горизонтальной центральной
линии фар головного света до земли: Ближ
ний свет: 894 мм. Дальний свет: 839 мм.
«W»
Расстояние между центрами фар головного
света: 1178 мм. Ближний свет: 1316 мм
Дальний свет: 1о76 мм
«Е»
Расстояние между фарами головного света
и экраном на котором они проверяются:
Ближний свет: 3ооо мм
Дальний свет 3ооо мм
3 - Линия границы освещения дальнего света
4 - Линия земли
