9

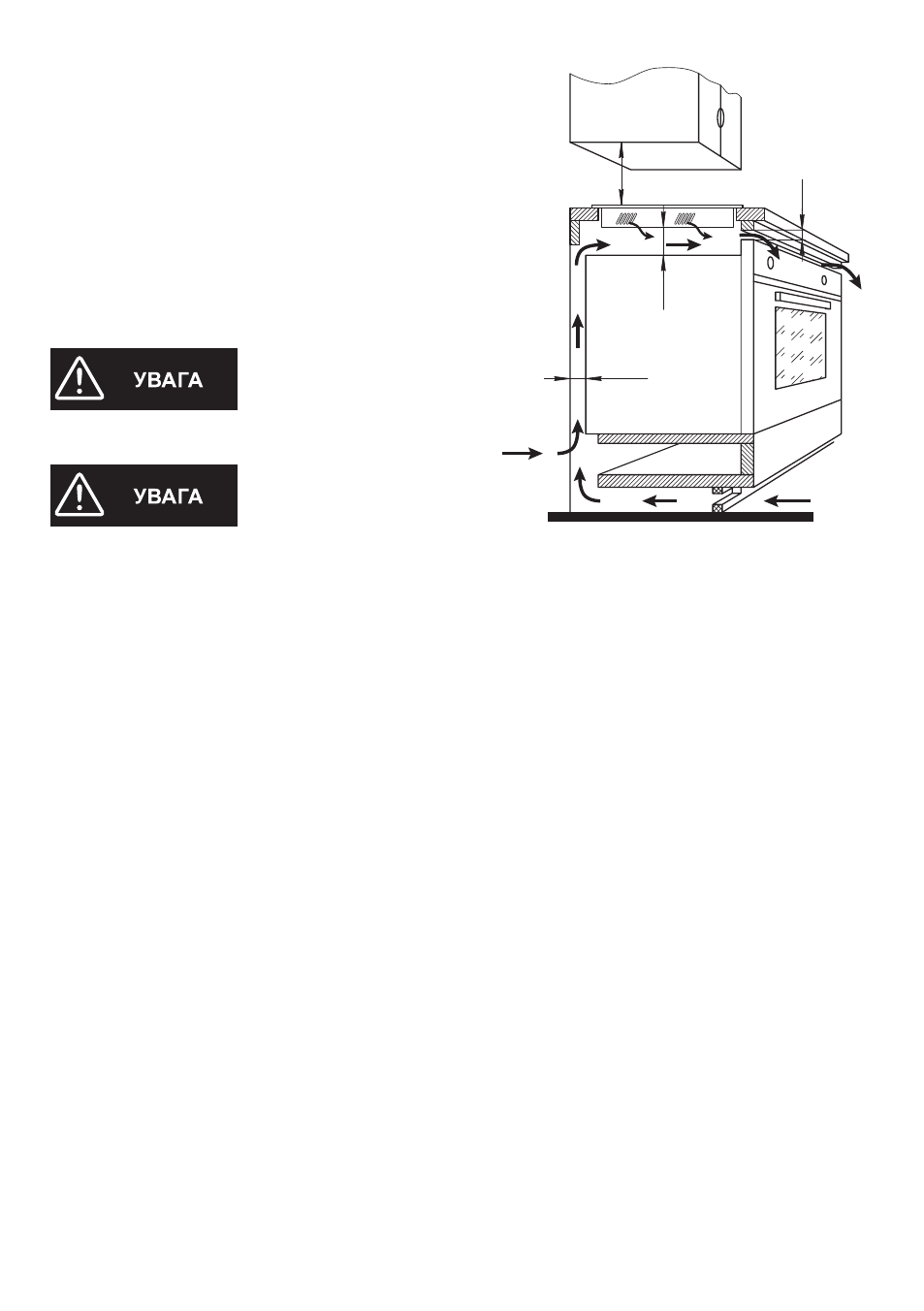

При установці варильної поверхні над вбу-
дованою духовкою, не обладнаною систе-
мою примусової вентиляції, переконайтеся
в наявності отворів для припливу і відтоку
повітря у відповідній внутрішній частині
корпусу кухонних меблів (Мал. 5).
При цьому підвід свіжого повітря може здій-
снюватись з тильної сторони духовки (підвід
«А»), так і з фронтальної сторони (підвід «В»).
Мінімальна площа під-
воду повітря 180 см
2
.
Під варильною поверх-
нею не можна встанов-
лювати висувні ящики.
ЕЛЕКТРИЧНІ З’ЄДНАННЯ
Ваша варильна поверхня має I клас електричної безпеки. Вона повинна підклю-
чатися до електричної мережі 220 -240 В, 50/60 Гц змінного струму.
Провід заземлення має двоколірне маркування жовтого та зеленого кольору.
У випадку встановлення варильної поверхні разом з вбудованою духовкою, під-
ключення до електричної мережі слід виконувати окремо, що зумовлено вимога-
ми безпеки і забезпечує зручність проведення робіт з обслуговуванню і ремонту.
Підключення кабелю до електричної мережі
Оснастіть кабель живлення відповідною виделкою і підключіть його джерела
електроживлення 220 -240 В, 50/60 Гц.
Так само можливий варіант, при якому кабель живлення варильної поверхні під-
ключений безпосередньо до електричної мережі (без вилки і розетки). У цьому
випадку повинен бути встановлений багатолінійний вимикач, відповідного наван-
таженні, з відстанню між розведеними контактами не менше 3 мм, причому лінія
заземлення не повинна розриватись.
Кабель, який живить слід розташовувати так, щоб він ніколи не нагрівався до тем-
ператури, що перевищує на 50 °С кімнатну температуру.
Вимикач повинен знаходитись в легкодоступному місці.
Перед підключенням переконайтеся в тому, що:
– кабель живлення, електропроводка і з’єднання проводів у вилці і розетці, за-
побіжники або пробки можуть витримати робоче навантаження (див. інфор-
маційну таблицю);
Мал. 5
min 50
min 30
min 10
76
0
À
B
