При установке варочной поверхности над
встроенной духовкой, не оборудованной
системой принудительной вентиляции, убе-
дитесь в наличии отверстий для притока и
оттока воздуха в соответствующей внутрен-
ней части корпуса кухонной мебели (Рис. 5).
При этом подвод свежего воздуха может
быть с тыльной стороны духовки (подвод
«А»), а так же с фронтальной стороны (по-
двод «В»).
Минимальное сечение
подвода воздуха 180 см
2 .
Под варочной поверх-
ностью нельзя уста-
навливать выдвиж ные
ящики.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Ваша варочная поверхность имеет I класс электрической безопасности. Она долж-
на подключаться к электрической сети 220-240 В, 50/60 Гц переменного тока.
Провод заземления имеет двухцветную маркировку желтого и зеленого цвета.
В случае установки варочной поверхности вместе со встроенной духовкой, под-
ключение к эелектро сети следует выполнять отдельно, что обусловлено требова-
ниями безопасности и обеспечивает удобство проведения работ по обслужива-
нию и ремонту.
Подсоединение кабеля к сети
Оснастите кабель питания соответствующей вилкой и подключите его к источнику
питания 220-240 В, 50/60 Гц.
Так же возможен вариант, при котором кабель питания варочной поверхности
подключается непосредственно к электрической сети (без вилки и розетки). В
этом случае должен быть установлен многолинейный выключатель, соответству-
ющий нагрузке, с расстоянием между разведенными контактами не менее 3 мм,
причем линия заземления не должна разрываться.
Питающий кабель следует располагать так, чтобы он никогда не нагревался
до температуры, превышающей на 50 °С комнатную температуру.
Перед подсоединением убедитесь в том, что:
– питающий кабель, электропроводка и соединения проводов в вилке и роз-
етке, предохранители или пробки могут выдержать рабочую нагрузку (см. ин-
формационную таблицу);

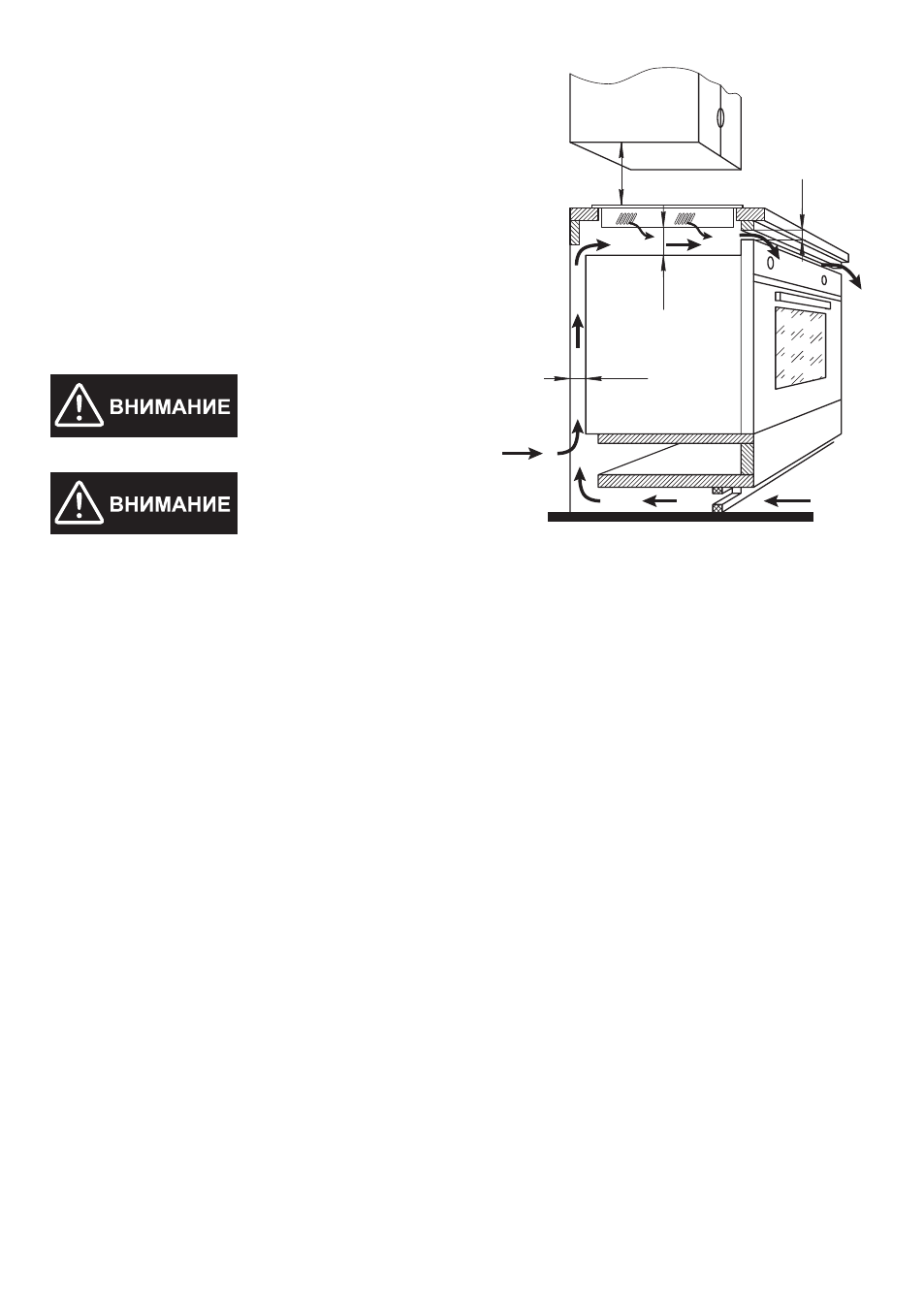

Рис. 5
min 50
min 30
min 10
76
0
À
B
