35

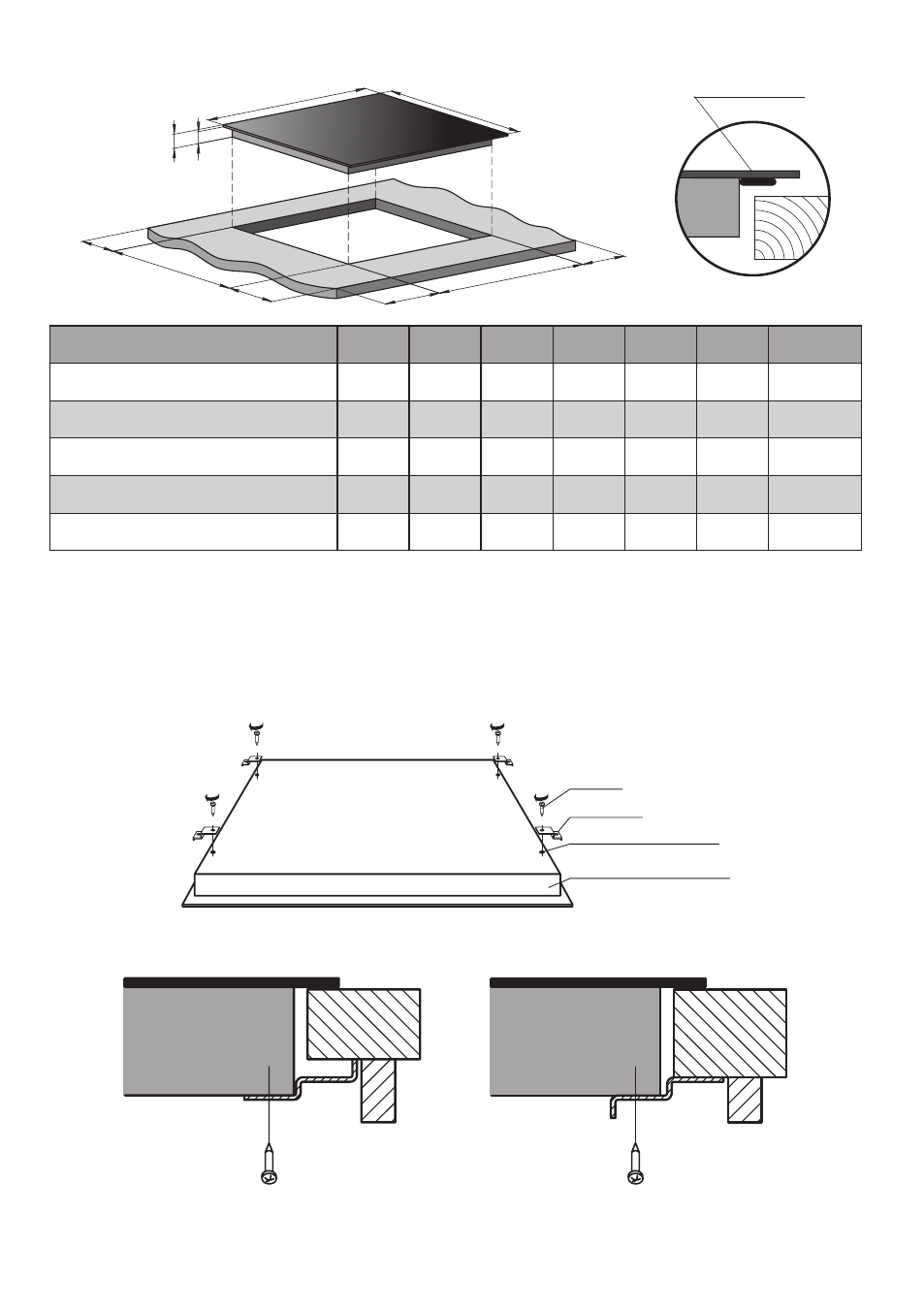

7. Фиксаторы, входящие в комплект варочной поверхности, предназначены для
ее крепления к столешницам толщиной от 20 до 40 мм. Схема крепления ва-
рочной поверхности показана на Рис. 3. Для надежного крепления варочной
поверхности используйте все фиксаторы.
Уплотнитель
Стол
Стол
Варочная поверхность
Варочная поверхность
Фиксатор
Фиксатор
Рис. 2
Рис. 3.
L
W
H
D
X
B
X
A
X
X
Модель
L, мм W, мм H, мм D, мм A, мм B, мм
X, мм
CFEA 321/1 YL
288
520
52
48
268
500
min 50
CFEA 640/0 YL
590
520
52
48
560
490
min 50
CFEA 640/1 YL
590
520
52
48
560
490
min 50
CFEA 640/1 YL RUSTICO
590
520
52
48
560
490
min 50
CFEA 642/2 YL
590
520
52
48
560
490
min 50
Шуруп
Фиксатор
Отверстие под шуруп
Варочная поверхность
