Установка аппарата
1. Поместите усилитель туда, где Вы собира
етесь его установить. Вставьте самонаре
зающие винты (4 х 18 мм) в отверстия для
винтов. Нажимайте отверткой на винты
таким образом, чтобы они сделали отмет
ки в тех местах, где должны располагаться
установочные отверстия.
2. Просверлите отверстия диаметром 2,5 мм
в помеченных точках и установите усили
тель либо на коврик, либо прямо на шасси.

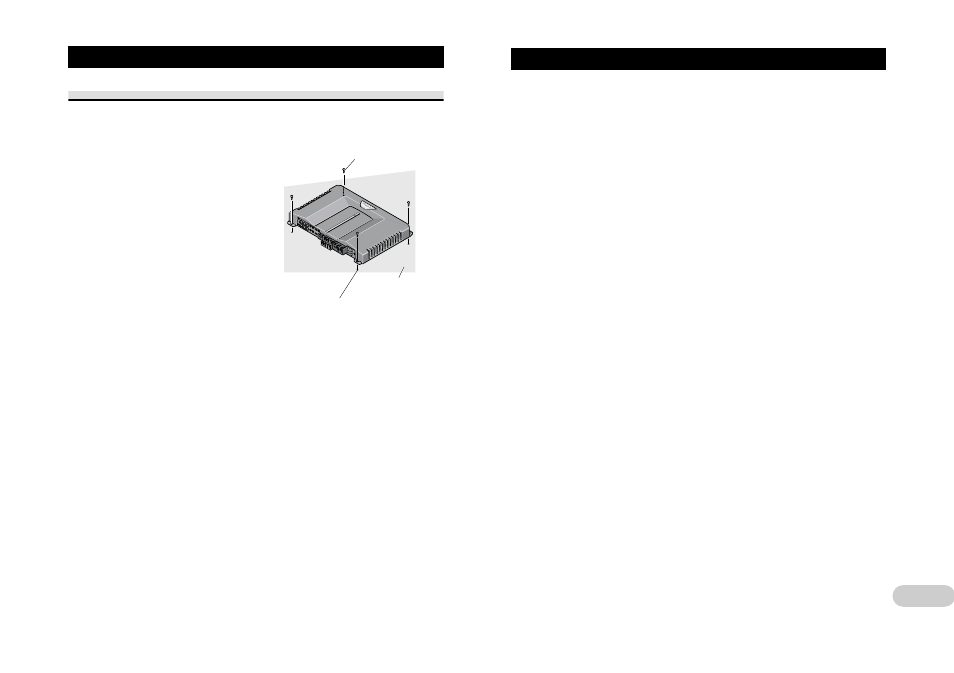

Пример установки на напольный коврик или на шасси
Самонарезающие винты (4 х 18 мм)
Напольный коврик или шасси
Просверлите отверстие диаметром 2,5 мм
Технические характеристики
Источник питания . . . . . . . . . . . . . . . . . . . . . . 14,4 В постоянного тока (допустимо 10,8 15,1 В)
Система заземления . . . . . . . . . . . . . . . . . . . . Отрицательного типа
Потребляемый ток . . . . . . . . . . . . . . . . . . . . . . 43,8 А (при непрерывной мощности, 4 $)
Средний отвод тока* . . . . . . . . . . . . . . . . . . . . 10,9 А (4 $ для пяти каналов)
Предохранитель . . . . . . . . . . . . . . . . . . . . . . . . 25 А х 3
Размеры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350 (Ш) х 52 (В) х 268 (Г) мм
Вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,9 кг (без учета проводки)
Максимальная выходная мощность . . . . . . . Канал «А»/»В»: 100 Вт х 4 (4 $)
Канал «SUB»: 300 Вт х 1 (4 $)/600 Вт х 1 (2 $)
Непрерывная выходная мощность . . . . . . . . 65 Вт х 4 (4 $) + 225 Вт х 1 (4 $)
(56 Вт х 4 (4 $) + 350 Вт х 1 (2 $))
(DIN45324, +В=14,4 В)
Импеданс нагрузки . . . . . . . . . . . . . . . . . . . . . 4 $ (Канал «А»/»В»: допустимо 4 8 $)
(Канал «SUB»: допустимо 2 8 $)
Частотный диапазон . . . . . . . . . . . . . . . . . . . . Канал «А»/»В»: 10 40000 Гц (+0 дБ, 1 дБ)
Канал «SUB»: 5 240 Гц (+0,5 дБ, 3 дБ)
Отношение сигнал/шум . . . . . . . . . . . . . . . . . 95 дБ (фильтр IEC A)
Искажения . . . . . . . . . . . . . . . . . . . . . . . . . . . . Канал «А»/»В»: 0,01% (10 Вт, 1 кГц)
Канал «SUB»: 0,03% (10 Вт, 120 Гц)
Фильтр низких частот (канал «SUB») . . . . . . Граничная частота: 40 240 Гц
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Граничная крутизна: 12 дБ/окт.
Фильтр высоких частот (канал «А»/»В») . . . . Граничная частота: 40 240 Гц
Граничная крутизна: 12 дБ/окт.
Регулятор уровня басов (канал «SUB») . . . . . 22 +12 дБ (125 мВ 6,5 В)
Регулятор уровня/усиления
(канал «А»/»В») . . . . . . . . . . . . . . . . . . . . . . . . 200 мВ 6,5 В
Максимальный уровень/импеданс
на входе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RCA: 6,5 В/22 кВт
Примечание:
●
Конструкция и технические характеристики без специального извещения подвергаются
модификациям с целью улучшения.
❋
Средний отвод тока
Средний отвод тока близок к максимальному отводу тока этим аппаратом, когда на вход
подается аудиосигнал. Используйте приведенную величину при вычислении общего от
вода тока несколькими усилителями мощности.
