Подключение аппарата
ПРЕДОСТЕРЕЖЕНИЯ:
● Во избежание короткого замыкания и повреждения аппарата отсоедините отрицатель
ную ( ) клемму аккумулятора.
● Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты про
водов обмотайте их изолентой в тех местах, где они касаются металлических частей авто
мобиля.
● Не прокладывайте провода там, где они могут нагреваться, например, в потоке воздуха от
обогревателя. Изоляция при нагреве может быть повреждена, что приведет к короткому
замыканию на корпус автомобиля.
● Позаботьтесь о том, чтобы провода не мешали движущимся частям автомобиля, таким
как механизм переключения передач, ручной тормоз или механизм перемещения сиде
ний.
● Не замыкайте провода накоротко. Иначе защитный контур не сможет действовать долж
ным образом.
● Никогда не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы
подать питание на другую аппаратуру. Допустимая токовая нагрузка провода будет пре
вышена, что приведет к его перегреву.
Во избежание поломки
● Не заземляйте провод АС непосредственно на массу и не подключайте общий отрица
тельный ( ) провод для нескольких АС.
● Этот усилитель предназначен для автомобилей с 12 вольтным аккумулятором и отрица
тельным заземлением. Прежде чем устанавливать его в автомобиль с жилым кузовом для
загородного отдыха, грузовик или автобус, проверьте напряжение аккумулятора.
● Если автомобильная стереосистема долго остается включенной в тот период, когда дви
гатель автомобиля был выключен или работал на оборотах холостого хода, аккумулятор
может разрядиться. Выключайте автомобильную стереосистему, когда двигатель автомо
биля выключен или работает на холостом ходу.
● Если провод дистанционного управления усилителем подключен к клемме питания че
рез замок зажигания (12 В постоянного тока), то усилитель всегда будет включен при
включенном зажигании, независимо от того, включена или выключена автомобильная
стереосистема. Из за этого аккумулятор может разрядиться, если двигатель выключен
или работает на холостом ходу.
● Акустические системы, подключаемые к усилителю, должны соответствовать стандар
там, приведенным в таблице на стр. 6. Несоответствующие АС могут задымиться, заго
реться или выйти из строя. Импеданс любой из АС должен составлять от 4 до 8 Ом. Саб
вуфер должен обладать импедансом в диапазоне от 4 до 8 Ом.
● Провод аккумулятора (продается отдельно) прокладывайте как можно дальше от кабелей
АС. Провод аккумулятора, провод заземления, кабели акустических систем и усилителя
прокладывайте как можно дальше от антенны, кабеля антенны и тюнера.
Подключение аппарата
● Провода данного аппарата и других устройств могут иметь различные цвета, даже если
выполняют одну и ту же функцию. При подключении аппарата к другим устройствам
сверяйтесь с прилагаемыми к аппаратуре инструкциями и соединяйте провода, имею
щие одну и ту же функцию.

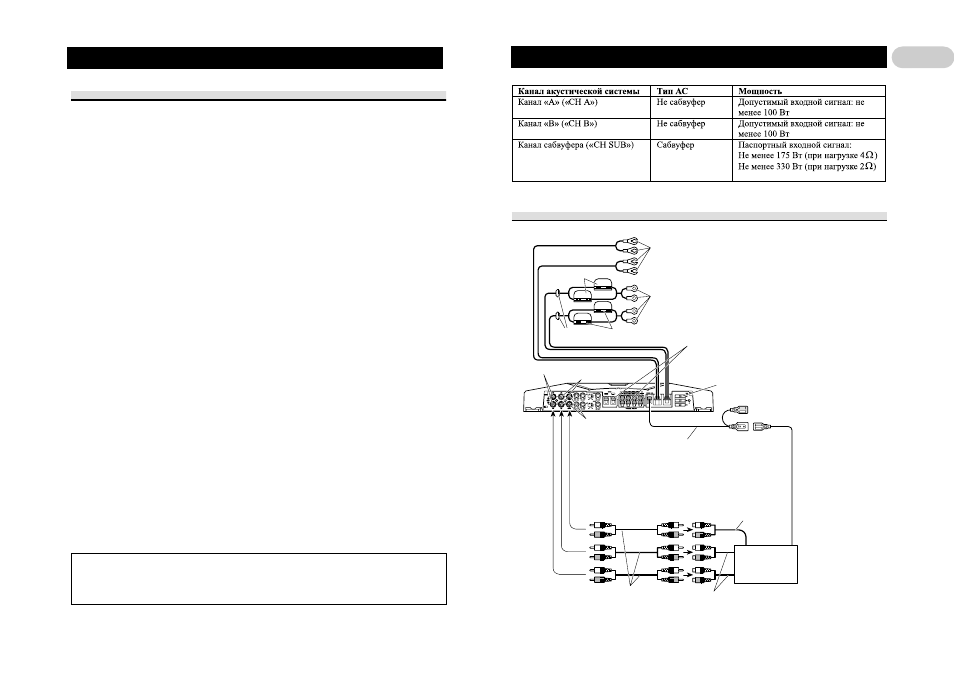

Схема соединений
Провод заземления (черный) [RD 223] (продается отдельно)
Замкните на массу (подключите к металлическому корпусу или шасси автомобиля).
Предохранитель (30 А) х 2
Специальный красный провод аккумулятора [RD 223] (продается отдельно)
После выполнения всех других соединений усилителя соедините им имеющийся на усилите
ле разъем для провода аккумулятора с положительной (+) клеммой аккумулятора.
Предохранитель (30 А) х 2 Проходная изоляци
онная втулка
Разъем выхода на АС
Инструкции по подключению акустических систем смотрите в разделе «Под
ключение кабелей АС».
Гнездо RCA входа канала «А»
Гнездо RCA входа канала «В»
Предохранитель (25 А) х 3
Гнездо RCA входа
канала «SUB»
Провод дистанционного управления системой (продается отдельно)
Штыревой соединитель (штекер) этого провода подключите к разъему дистанцион
ного управления системой на автомобильной стереосистеме («SYSTEM REMOTE
CONTROL»). Гнездовой соединитель (розетку) можно подключить к разъему релей
ного управления автоматической антенной. Если у автомобильной стереосистемы
нет разъема дистанционного управления системой, подключите штекер к клемме
питания через замок зажигания.
Выход на внешние устройства
(выход канала сабвуфера)
Автомобильная сте
реосистема с выход
ными разъемами типа
RCA
Выход на внешние устройства
(выход фронтального и тылового каналов)
Соединительные провода со штыревыми разъемами
типа RCA (продаются отдельно)
4
