Подключение аппарата
1. Проведите провод аккумулятора из мотор
ного отсека в салон автомобиля.
●
После выполнения всех других соедине
ний усилителя соедините им имеющийся
на усилителе разъем для провода аккуму
лятора с положительной (+) клеммой ак
кумулятора.
2. Скрутите кончики жилы аккумуляторного
провода, провода заземления и провода
дистанционного управления системой.
3. Прикрепите наконечники к кончикам про
водов. Наконечники в комплекте не прила
гаются.
●
Для обжима наконечников на кончиках
проводов пользуйтесь плоскогубцами.
4. Подключите провода к разъемам.
●
Надежно закрепите провода винтами
разъемов.

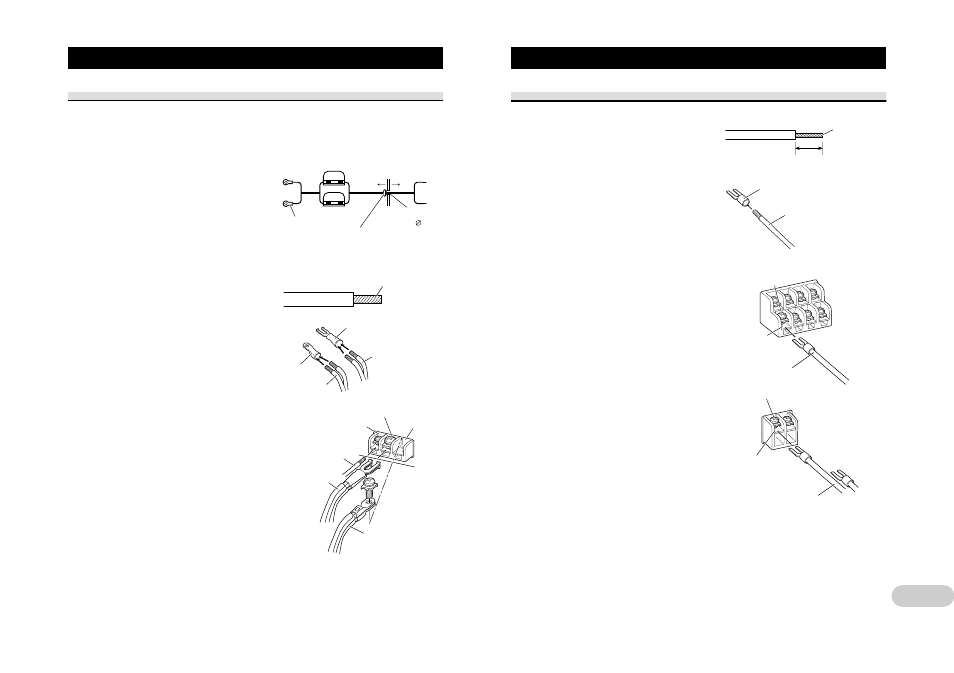

Подключение разъема питания
●
Обязательно пользуйтесь специальными красными проводами аккумулятора и заземле
ния ([RD 223] х 2), которые продаются отдельно. Подключите аккумуляторный провод
непосредственно к положительной (+) клемме автомобильного аккумулятора, а провод
заземления замкните на массу (подключите к корпусу автомобиля).
Предохранитель (30 А)
Моторный
отсек
Салон
автомобиля
Просверлите от
верстие
14 мм
в корпусе автомо
биля
Вставьте в это отверстие проходную
изоляционную резиновую втулку
кольцевого типа
Предохранитель (30 А)
Положительная клемма
Скрутите
Наконечник
Провод заземления
Наконечник
Аккумуляторный провод
Разъем
питания
Разъем «GND»
[Заземление]
Разъем дистанционного
управления системой
Провод дистанционного уп
равления системой
Провод заземления
Аккумуляторный провод
1. С помощью кусачек или ножа очистите от
изоляции кончики проводов АС длиной
около 10 мм и скрутите их.
2. Прикрепите наконечники к кончикам про
водов. Наконечники в комплекте не прила
гаются.
●
Для обжима наконечников на кончиках
проводов пользуйтесь плоскогубцами.
3. Подключите провода АС к разъемам выхо
дов на АС.
●
Надежно закрепите провода АС винтами
разъемов.
Подключение к выходным разъемам для АС
Скрутите
10 мм
Провод АС
Наконечник
Провод АС
Винт разъема
Разъем выхода на АС
Провод АС
Винт разъема
Разъем выхода на АС
