Подключение аппарата

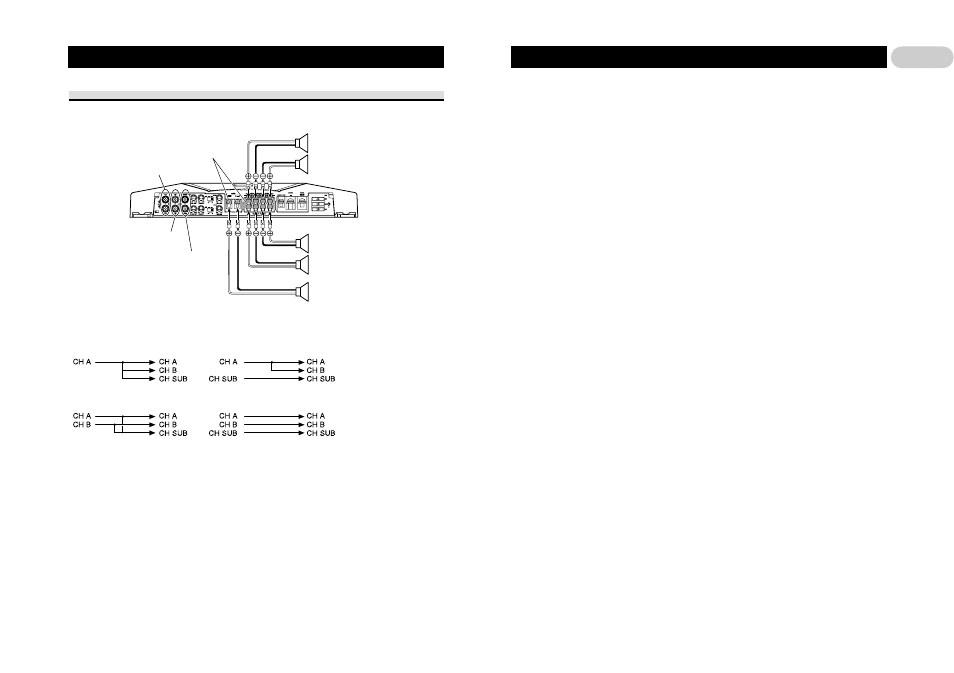

Подключение проводов АС
Подключите провода АС, как показано на приведенной ниже схеме.
Комбинация входных и выходных сигналов
Входной Выходные Входной Выходные
Разъем выхода на АС
Входной RCA разъем («CH A»)
Входной RCA разъем («CH B»)
Входной RCA разъем («CH SUB»)
Выход на сабвуфер
(Левый)
(Правый)
(Правый)
Выход на АС «А»
(Левый)
Входной Выходные Входной Выходные
● Если Вы используете только входной RCA разъем «А», то выходным сигналом для АС ка
нала «А», канала «В» и канала «SUB» является выходной сигнал от входного канала «А».
● Если Вы используете только входные RCA разъемы «А» и «В», то выходной сигнал кана
ла «А» и канала «В» не изменяется, а выходной сигнал от канала «SUB» представляет со
бой смесь сигналов канала «А» и канала «В».
● Если Вы используете только входные RCA разъемы «А» и «SUB», то сигналы канала «А»
и канала «В» подаются на выход из канала «А», а выходной сигнал канала не изменяется.
● Если не используете входные RCA разъемы «В» или «SUB», ничего не подключайте к ним.
Выход на АС «В»
Установка аппарата
ПРЕДОСТЕРЕЖЕНИЯ:
● Не устанавливайте аппарат:
в местах, где он может причинить травму водителю или пассажирам в случае резкой ос
тановки автомобиля;
в местах, где он может мешать водителю, например, на полу перед сиденьем водителя.
● Позаботьтесь о том, чтобы провода не защемлялись механизмом перемещения сидений,
что может привести к короткому замыканию.
● Перед сверлением отверстий для установки усилителя убедитесь в том, что за панелью не
находятся никакие агрегаты или детали автомобиля. Защитите от повреждения все кабе
ли и важное оборудование, такие как топливопроводы, тормозные магистрали и электро
проводка.
● Устанавливайте самонарезающие винты таким образом, чтобы кончик винта не касался
провода. Это необходимо для предотвращения рассечения провода под воздействием ви
браций автомобиля, которое может привести к возгоранию.
● Во избежание поражения электрическим током, не устанавливайте усилитель там, где он
может контактировать с жидкостями.
● Чтобы обеспечить правильную установку, используйте прилагаемые крепежные детали
надлежащим образом. Если используются детали не из числа прилагаемых в комплекте,
они могут повредить внутренние части усилителя или, не обеспечив надежное крепле
ние, вывести его из строя.
Как избежать поломки
● Для того чтобы обеспечить надлежащее рассеивание тепла от усилителя, во время уста
новки позаботьтесь о следующем:
создайте достаточное свободное пространство над усилителем для надлежащей венти
ляции;
не укрывайте усилитель напольным матом или ковриком.
● Не устанавливайте усилитель рядом с дверью, где он может намокнуть.
● Не устанавливайте усилитель на неустойчивой поверхности, например, на полке для за
пасной шины.
● В зависимости от модели автомобиля лучшими для установки являются разные места.
Установите и закрепите усилитель в достаточно прочном и надежном месте.
● Сделайте временные соединения и проверьте, правильно ли работают усилитель и система.
● После установки усилителя проверьте, не мешает ли он вынимать запасную шину, дом
крат и инструменты.
