59
мОДель Q2I/TA200 PlUS
мОДель I-KIoSK 100
источник
питания пост.
напр. 12 в
+12V
GND
гнездо соеденителей
Соеденительный стержень
мОДель I-KIoSK 100
мОДель СерИИ ТА100
блок питания пост. напр. 5 в
считыватель серии та100
кнопка питания

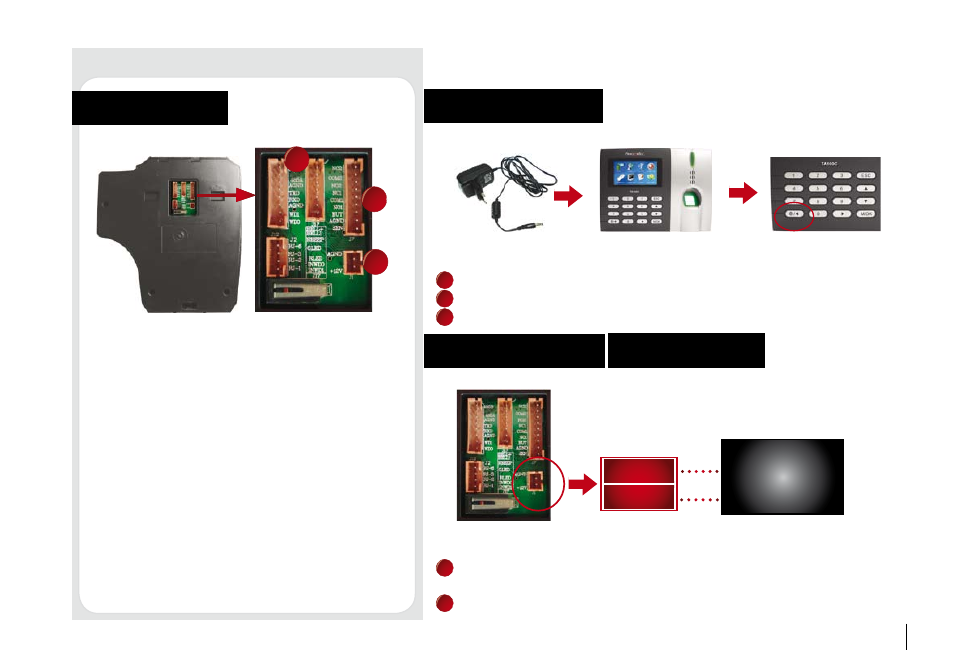

задняя сторона считывателя гнездо для соеденений
2
1
3
1. СОеДененИе Для КОнТрОля ДОСТУПА
Для соединения считывателя к системам дверного замка и
сигнализации.
2. СОеДененИе Для КОммУнИКАЦИИ
Связь TCP/IP для соеденения считывателя и персонального
компьютера с кабелем связи LAN.
Связь RS232 для соеденения считывателя и персонального
компьютера с кабелем связи RS232.
Одиночная связь RS485 для соеденения считывателя и
персонального компьютера с кабелем связи RS485.
Сетевая связь RS485 для соеденения считывателя и
персонального компьютера с кабелем связи RS485.
3. ПОДКлюченИе К ЭлеКТрИчеСКОй СеТИ
Для подключения считывателя к источнику питания постоянного
напряжения 12 В.
ПОДКлюченИе К ИСТОчнИКУ ПИТАнИя
1
Подключите кабель источника питания пост. напр. 5В
2
Включите источник питания
3
Нажмите на кнопку питания для включения считывателя
1
Подсоедените кабель источника питания постоянного напряжения 12 В к
считывателю.
2
Включите источник питания и считыватель автоматически включится
