мОДель Q2I/TA200 PlUS
1. СОеДененИе Для КОнТрОля ДОСТУПА
Для соединения считывателя к системам дверного замка и сигнализации.
2. СОеДененИе Для КОммУнИКАЦИИ
Связь TCP/IP для соеденения считывателя и персонального компьютера с
кабелем связи LAN.
Связь RS232 для соеденения считывателя и персонального компьютера с
кабелем связи RS232.
Одиночная связь RS485 для соеденения считывателя и персонального
компьютера с кабелем связи RS485.
Сетевая связь RS485 для соеденения считывателя и персонального
компьютера с кабелем связи RS485.
3. ПОДКлюченИе К ЭлеКТрИчеСКОй СеТИ
Для подключения считывателя к источнику питания постоянного напряжения 12 В.
4. гнезДО TCP/IP
Связь TCP/IP для соеденения считывателя и персонального компьютера с
кабелем связи LAN.
5.
гнезДО ПИТАнИя ПОСТ. нАПр. 12 в
Для подключения электропитания постоянного напряжения 12 В
6 • УСТАнОвКА И КОммУнИКАЦИя
Данный раздел предназначен только для технических специалистов. Установку считывателя должен делать хорошо обученный специалист. Пользователи
не являющими техническими специялистами могут ссылатся на этот раздел только для изучения возможных соеденений считывателя.
вОзмОжные СОеДененИя
1. гнезДО TCP/IP
Для cоединения считывателя к сети LAN. Подключите кабель
прямого подключения RJ45/cat 5E и соедините его к сетевому
концентратору/переключателю. Для прямого подключения к
компьютеру, используйте перекрестный кабель RJ45.
2. гнезДО USB
Для загрузки информации пользователей, паролей, шаблонов
отпечатков и записей событий через USB флеш-диск.
3. гнезДО RS232/RS485
Для соединения коммуникации стандарта RS232/RS485. Кабель
стандарта RS232 используется для прямого соединения с
персональным компьютером, а кабель стандарта RS485 нужно
соединять с компьютером через преобразователь RS232/RS485.
4. гнезДО Для ЭлеКТрОПИТАнИя
Для подключения к электропитанию. Вставьте сюда кабель
источника питания постоянного напряжения 5В.
1
2 3 4

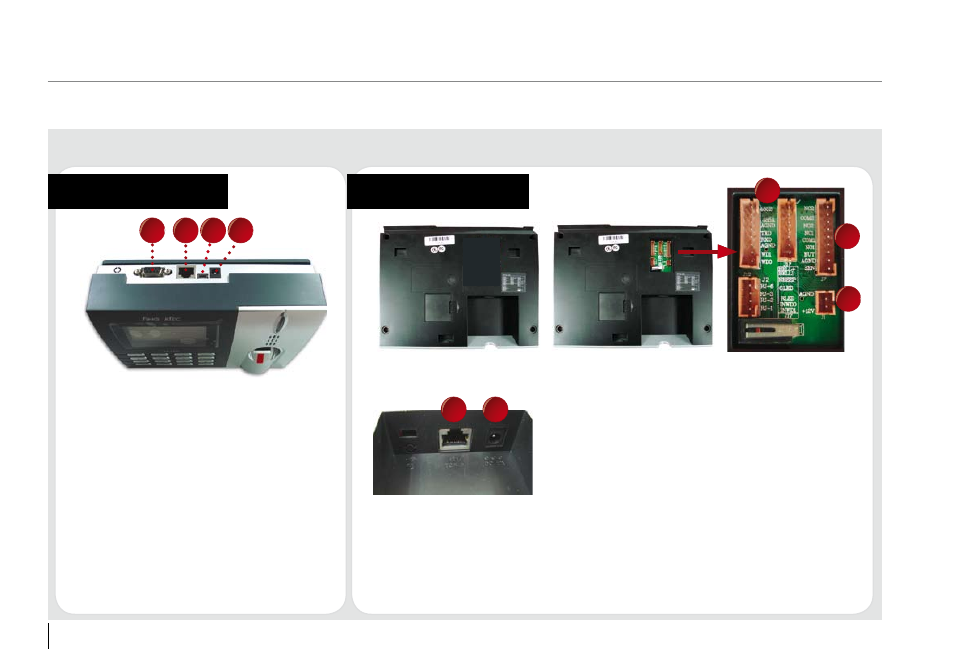

задняя панель считывателя TA200Plus
задняя панель считывателя Q2i
гнездо для соеденений
