Страница 38
38
GNC
RX
TX
GND
485A
485B
GND
D0
D1
+5V
SEN
GND
GNC
PWR
COM
NO
NC
GND
AL+
AL-
BUT
GND
B+
B-
Кнопка выхода
Гнездо соединений Соединительный стержень
Во время отсутствия питания, «нормально закрытый» замок бывает закрытым. Существует
много видов «нормально закрытых (NС)» замков. Если замок будет подключен напрямую
к считывателю, то нужно использовать электромагнитный или электромеханический замок
с силой тока меньше чем 1А. Для других видов, нужно установить релей и подключить к
внешнему источнику питания. На рисунке показано как подсоединить электромагнитный или
электромеханический замок «нормально закрытого типа», где NС +12В и СОМ -12В.

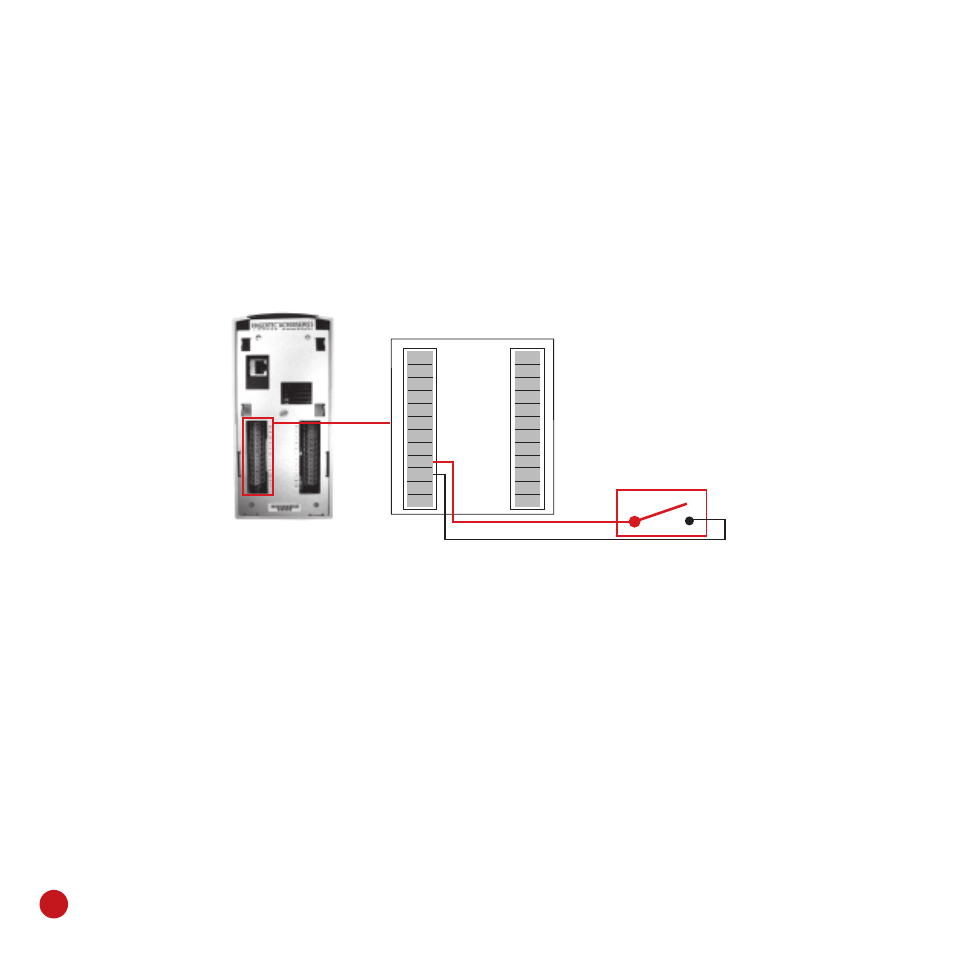

Использование кнопки выхода
Кнопка выхода используется для открытия двери с внутреннего помещения. Подсоединение
кнопки выхода делается двумя проводами, без разницы значения плюс или минус.
