Инструкция по эксплуатации FingerTec AC900 Manual
Страница 35
35

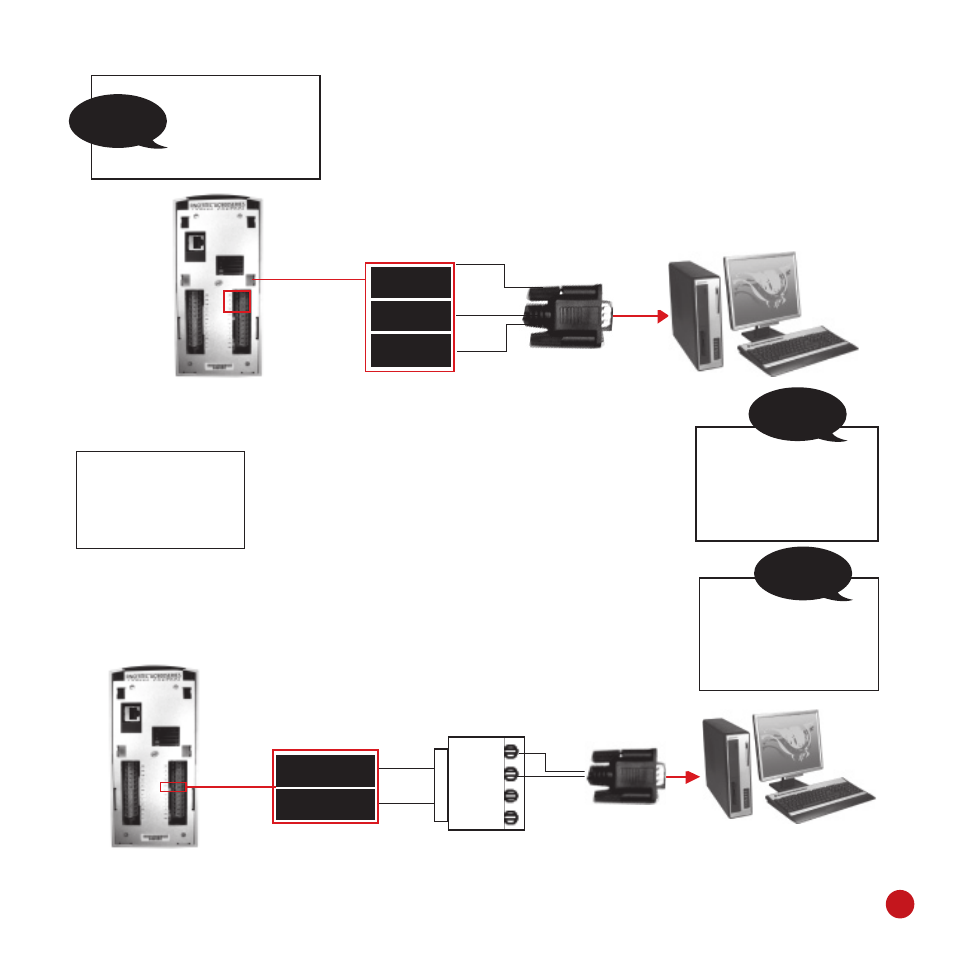

Соединительный
Преобразователь
Кабель RS232
ПК
Гнездо соединений
стержень
данных RS232/RS485
Гнездо соединений Соединительный стержень Кабель RS232
ПК
GND
RX
TX
RX+
RX-
485 A
485 B
При активировании
функции RS232,
функция Этернет
будет отменена.
При активировании
функции RS485,
функция Этернет
будет отменена.
Примечание:
Примечание:
Примечание:
Преобразователь
RS232/485
поставляется как
дополнительная опция
RS232 Да
> RS485 Да
4. Соедините другой конец кабеля с разъемом RS232
5. Включите источник питания
Одинарная связь RS485
1. Настройки RS485
Зайдите в Меню, нажмите на Опции
>Опц коммун> RS485 и выберите Да для
активирования функции RS485.
2. Выключите считыватель
3. Вставьте удлинитель кабеля RS485 в соединитель. Соедините
другой конец кабеля с преобразователем RS232/485.
4. Подсоедините преобразователь RS485 к гнезду RS232
персонального компьютера.
5. Включите источник питания
