37
Гнездо соединений Соединительный стержень Электромеханическая защелка
GND
RX
TX
GND
485A
485B
GND
D0
D1
+5V
SEN
GND
GND
PWR
COM
NO
NC
GND
AL+
AL-
BUT
GND
B+
B-
Гнездо соединений Соединительный стержень
Электромагнитный замок
Электромеханический замок
or
GND
RX
TX
GND
485A
485B
GND
D0
D1
+5V
SEN
GND
GND
PWR
COM
NO
NC
GND
AL+
AL-
BUT
GND
B+
B-

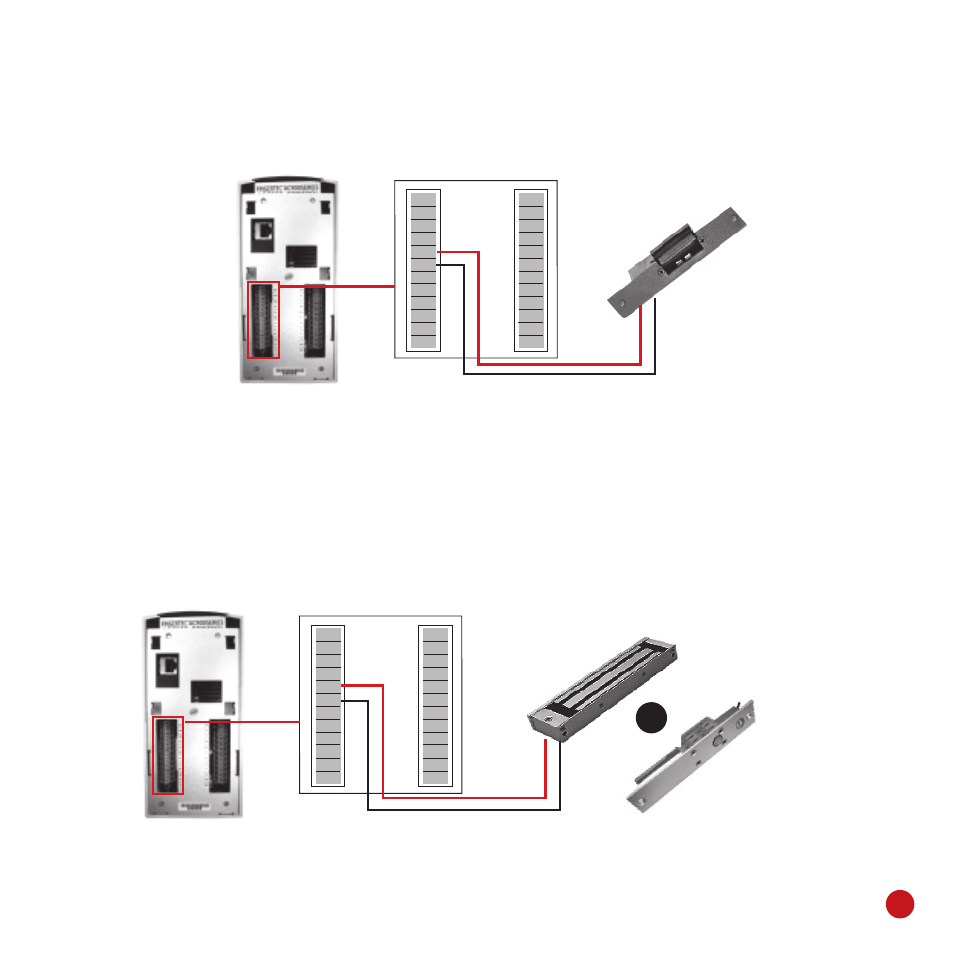

СОЕДИНЕНИЕ КОНТРОЛЯ ДОСТУПА
Подключение к «нормально открытому» замку
Во время отсутствия питания, «нормально открытый» замок бывает открытым. Для того
чтобы «нормально открытый (NO)» замок оставался закрытым, нужна постоянная подача
тока силой меньше чем 1А. Замок можно подсоединить напрямую к контроллеру питания.
На рисунке показано соединение электромагнитного замка «нормально открытого типа», где
NO +12В и СОМ -12В.
Подключение к «нормально закрытому» замку
