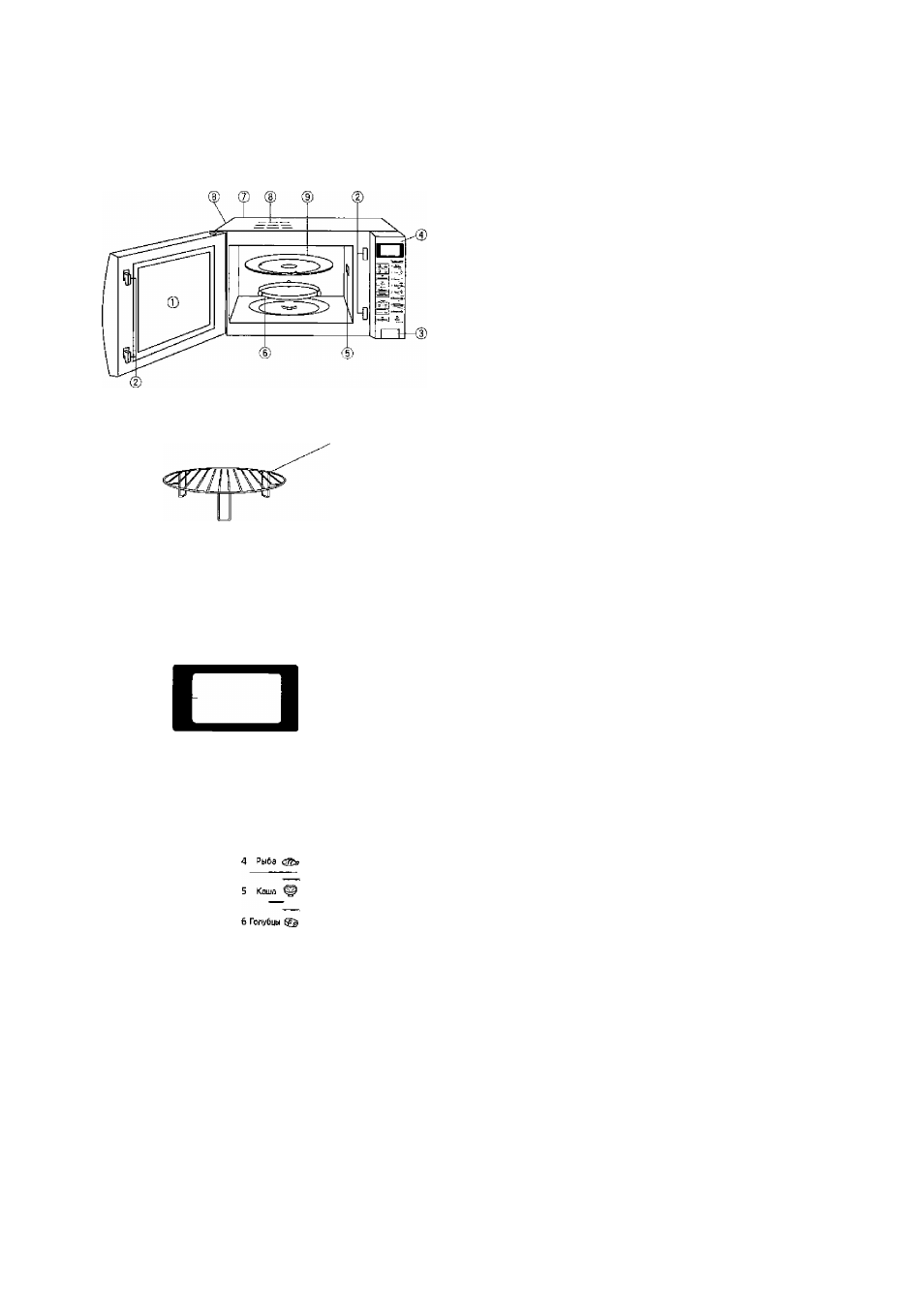

Принципиальная схема устройства
Решетка
Ф Смотровое окно печи
® Система блокировки дверцы
Ф Клавиша открывания двери
Нажмите на клавишу, чтобы открыть дверь. Если
открыть дверцу во время приготовления пищи, процесс
приготовления временно прекращается, но ранее
сделанные установки не отменяются. Процесс
приготовления возобновится, как только Вы закроете
дверцу и нажмете кнопку включения. Как только дверца
открывается, внутри печи загорается лампа, которая
продолжает гореть, пока дверца не закрыта. Вы можете
открыть дверцу в любой момент приготовления пищи -
это совершенно безопасно в плане воздействия
микроволн.
Ш Панель управления
©Крышка (не снимается)
® Роликовое кольцо
ф Наклейка с идентификационным номером модели
® Вентиляционные отверстия
® Поворотный стол
Панель управления
ОУ
(2У
(зу
(4>-
(5Ь
(6Ь
(7У
( з у
(9У
(10У
10
мин
10
сек
1
МИК
1
сек
Микрозопкы
В
Гриль
й]*В
Комбинация
Разогрев
жареных бпюд
Турбо
—разморозку
Таймер Часы
Стоп/Сбоос
Автоматисескру
григэтовгение
1
Авто
_
' разогрев
2
Суп ©
3 Овощи
у Кусоики^
*
курицына®
8 КотлёТЫ^^_
Старт
—(11)
■<12)
(1)
Окошко дисплея
(2)
Кнопки установки времени
(3)
Кнопка установки мощности микроволнового режима
(4)
Кнопка включения гриля
(5)
Кнопка включения комбинированного режима
(6)
Кнопка автоматического разогрева жареных блюд
(7)
Клавиша турборазмороэки
(8)
Клавиша Таймер
(9)
Клавиша Часы
(10) Кнопка остановки/сброса программы
Перед приготовлением:
Одно нажатие сбрасывает предыдущие команды.
Во время приготовления:
Одно нажатие останавливает процесс приготовления.
Второе нажатие сбрасывает все команды, и на дисплее
появляется знак двоеточия.
(11) Кнопки автоматического приготовления блюд
(12) Кнопка включения Старт
Нажмите кнопку один раз для начала работы печи. Если
дверца открыта, или во время работы печи нажата кнопка
Стоп/Сброс, для возобновления процесса приготовления
нужно нажать кнопку Старт еще раз.
Звуковой сигнал:
При нажатии кнопок раздается звуковой сигнал. Если сигнал
отсутствует, значит, установка произведена неправильно. При
переходе от одного этапа программы к другому раздается
двойной сигнал. По окончании процесса приготовления
прозвучит 5 звуковых сигналов.
