Установка
Подготовка Поставляемые принадлежности
• Перед установкой проверьте работу радиоприемника с
антенной и громкоговорителями.
• Отсоедините кабель от отрицательного (-) зажима батареи
(см. приведенное ниже предупреждение).
• Аппарат должен быть установлен в горизонтальное
положение передней стороной вверх под подходящим
углом, но не более 30°
’ или менее
Предупреждение: Не отсоедините кабель от батареи
того автомобиля, который оснащен путевым или
навигационным компьютером, так как иначе это
приводит к потерю всех пользовательских данных в
памяти. При установке будьте осторожным, чтобы
избегать короткого замыкания.

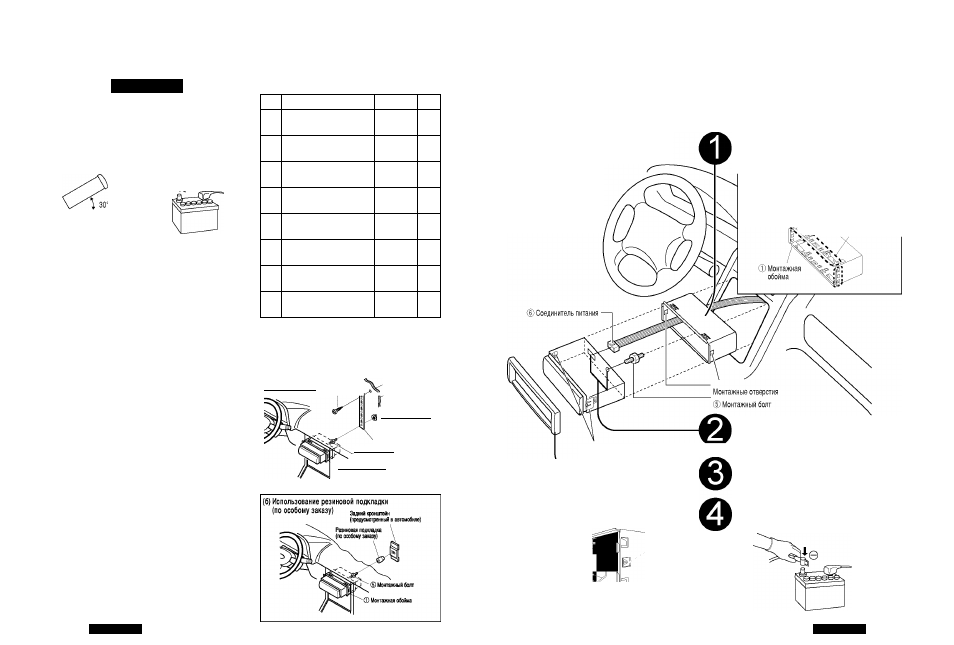

Установка в приборный щиток
Монтажное отверстие
Аппарат может быть '-------------
установлен в приборный I 53 mm
щиток, имеющий монтажное ■-----------
отверстие указанного справа р— 182
mm —
размера. Щиток должен
иметь толщину стенки 4,5 -
6 мм, чтобы нести нагрузку аппарата.
Порядок установки
Продукт должен быть, по возможности, установлен
профессионалом.
В случае затруднения просьба обратиться в ближайщий
сервисный центр "Panasonic".
1. Данная система рассчитана только на 12-вольтную
аккумуляторную (автомобильную) батарею постоянного
тока с заземленным отрицательным полюсом.
2. Строго соблюдайте схемы электрических соединений
(а стр.36). Невыполнение этого требования приводит к
повреждению аппарата.
3. Присоединение питающего (красного) провода выполните
после выполнения всех других соединений.
4. Обязательно присоедините провод батареи (желтый) к
положительному (+) зажиму батареи или зажиму колодки с
плавким предохранителем (ВАТ).
5. Во избежание короткого замыкания изолируйте все
оголенные провода.
6. После установки аппарата закрепите все свободные
провода.
7. Перед подключением дополнительного оборудования к
аппарату хорощо изучите руководства по его эксплуатации
и установке.
No. Наименование Эскиз Ко)ичество
Ф Монтажная обойма 1
@
Шестигранная гайка
(диам. 5 мм)
1
® Задняя опорная планка 1
Самонарезающий винт
(диам. 5 мм 116 мм)
(f
1
Монтажный болт (диам. 5 мм) 1
У Соединитель питания 1
® Съемник-зацепка О 2
Обрамление ч 1
(а) Использование задней опорной планки
(по особому заказу)
0 Самонарезающий тт 3 ГЛГЛ0
н Теплоизоляционная
панель автомобиля
i
© Шестигранная гайка
®
Задняя опорная планка
® Монтажный болт
(1) Монтажная обойма
32
CQ-RG133W
Предупреждение:
• Для предотвращения травмы убедительно рекомендуется выполнять установку в перчатках.
• При загибке язычков монтажной обоймы с помощью отвертки соблюдайте осторожность, чтобы не порезать руку или палец.
Сначала присоедините электрические провода и потом
проверьте правильность соединений (а стр.36)
Монтажная обойма ф,
поставляемая в составе
стандартного набора
принадлежностей,
специально предназначена
для данного аппарата. Ее
не использовать в целях
крепления других моделей.
Вставьте монтажную обойму ф в
отверстие приборного щитка и загните
язычки с помощью отвертки.
Какие из монтажных язычков необходимо загнуть -
это зависит от типа автомобиля. Раз установлены
загибаемые язычки, их необходимо полностью
загибать так, чтобы не было щатанья аппарата.
Пример ^ ^ Монтажный язычок
Стопорные рычаги (C)
Убедитесь, что
стопорные рычаги (С)
плотно упираются в
монтажную обойму ф.
Стопорный рычаг
Монтажное
отверстие
Прикрепите аппарат задней частью к
кузову автомобиля.
После крепления монтажного болта ® и соединитель
питания ® прикрепите заднюю часть аппарата к кузову
автомобиля одним из методов (а) и (•), изложенных на
предыдущей странице.
Наденьте обрамление ® .
После установки снова присоедините провод к
отрицательному (-) зажиму батареи.
CQ-RG133W
33
