РУССКИЙЯЗЫ1С

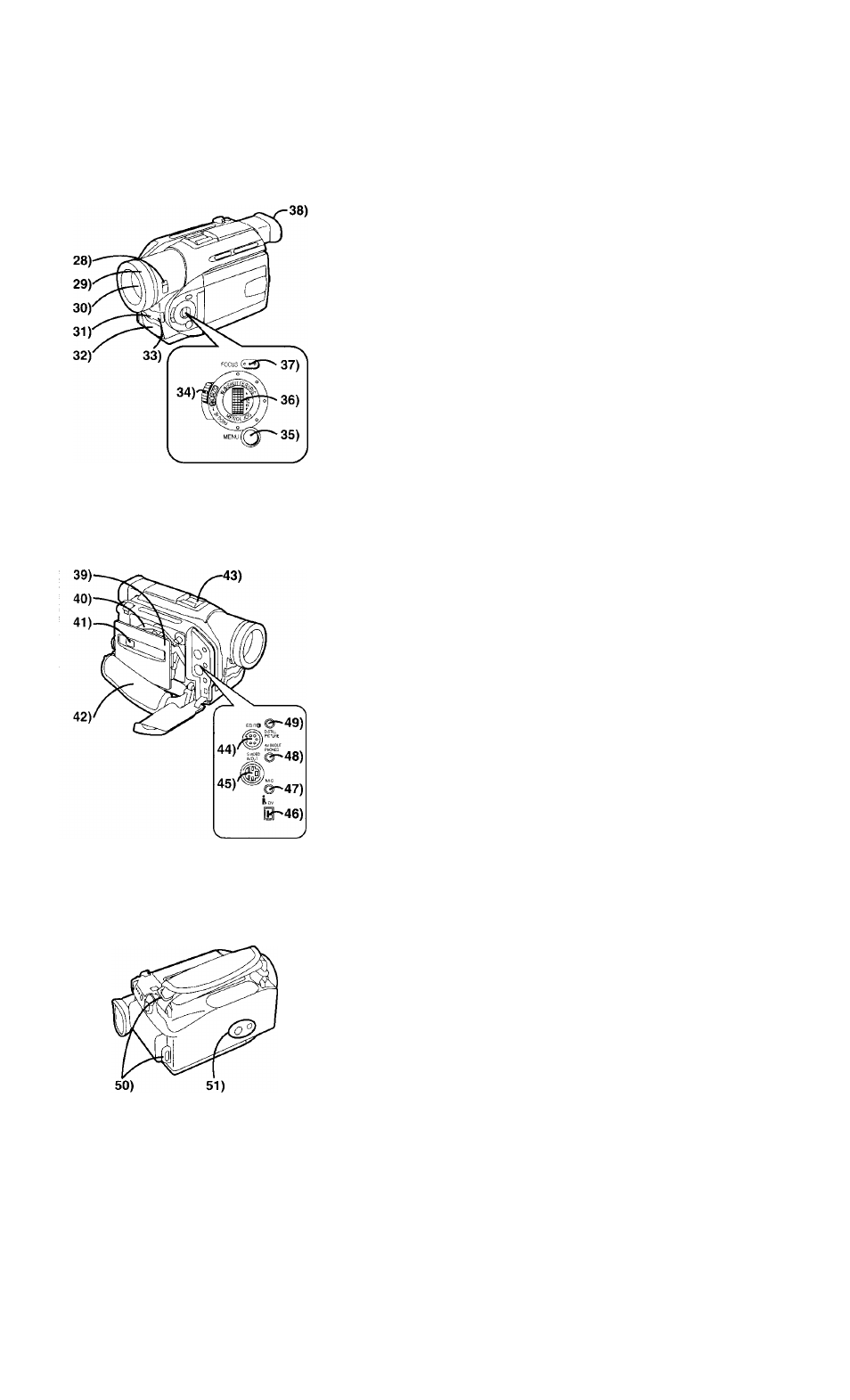

28) Выключатель ночной записи О-Lux [О LUX OFF/ON] 117)
29) Бленда объектива (-► 141)
30) Объектив
31) Лампочка записи (-f 114)
32) Микрофон (встроенный, стерео) (-^115)
33) Датчик баланса белого 143)
Датчик дистанционного управления (ч 105)
Встроенные источника инфракрасных лучей (-^117)
34) Селектор режима [AUTO/MNL/PROG.AE] 114, 118,119,120)
35) Кнопка меню [MENU] 109)
36) Мультифункциональный диск [PUSH] (<^ 109,119,120,122)
37) Кнопка паузы [FOCUS] (-> 120)
38) Наглазник
39) Крышка кассетного отсека (-> 107)
40) Держатель кассеты (-> 107)
41) Кнопка запирания кассетного отсека [PUSH LOCK] (-^ 107)
42) Ременная ручка
{~¥
107)
43) Колодка для крепления принадлежностей
•Здесь закрепляются принадлежности типа стереомикрофона
(VW-VMS2E; факультативно).
44) Разъем редактирования [EDIT@] (-» 128)
45) Входной/выходной разъем S-Video [S-VIDEO IN/OUT]
{-¥
126, 127, 128)
46) Гнездо DV (¡.LINK) [f] (-» 128)
•Соединить этот выход с цифровой видеаппаратурой.
• “¡.LINK” является названием разъемов согласно нормам
IEEE1394-1995.
логотип маркировки продукции, отвечающей
техническим условиям “¡.LINK”.
47) Разъем микрофона [MIC]
•Соединить с внешним микрофоном или аудиоаппаратурой. (Когда
пользуются этим разъемом, то встроенный микрофон не
работает.)
48) Входной/выходной разъемаудио-видео [AV IN/OUT] 126,127)
Разъем наушников [PHONES] (-» 137)
• Подсоединение кабеля AV к этому разъему подключает
встроенный динамик кинокамеры, а подсоединение наушников и
т.п. отключает его.
49) Вход цифрового стоп-кадра [D.STILL PICTURE] (-♦ 128)
50) Крепления наплечного ремня (-► 107)
51) Гнездо штатива
• Используется для монтажа кинокамеры на факультативный
штатив.
103
