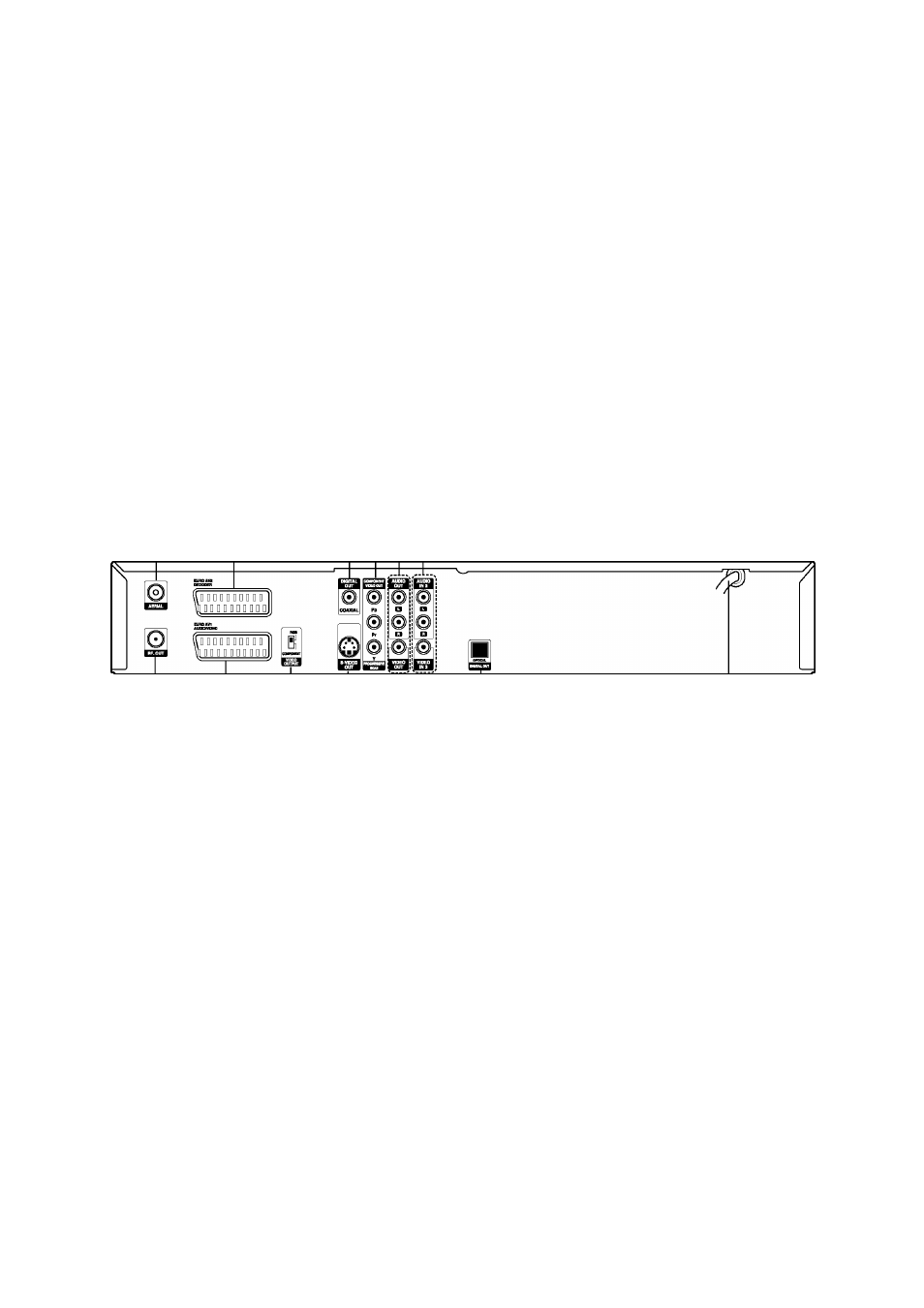

Задняя панель
AERIAL (антенна)
Подключите к этому разъему антенну..
EURO AV 2 DECODER (декодер евро AV 2)
Подключите аудио- видеовыход внешнего источника (декодера платного телевидения,
декодера каналов кабельного телевидения, видеомагнитофона и т. д.).
COAXIAL (коаксиальный) (гнездо цифрового звукового выхода)
Подключите к цифровой (коаксиальной) аудиоаппаратуре..
COMPONENT VIDEO OUT/ PROGRESSIVE SCAN (Y Pb Pr)
(КОМПОНЕНТНЫЙ ВИДЕОВЫХОД/ ПРОЕРЕССИВНАЯ
РАЗВЕРТКА) (Y Pb Pr)
Подключите к телевизору с входами Y Pb Pr.
VIDEO OUT/AUDIO OUT (видеовыход/аудиовыход (левый/правый)
Подключите к телевизору с видео- и аудиовходами..
VIDEO IN 3 / AUDIO IN 3 (вход видео 3 / вход аудио 3) (левый/правый)
Подключите к аудио- видеовыходу внешнего источника
(аудиосистемы, телевизора/монитора, видеомагнитофона,
видеокамеры).
ц
S
я
ц
и
ц
CQ
CQ
Шнур питания для подключения к
сети переменного тока
Подключите к источнику питания.
OPTICAL (оптический) (гнездо цифрового звукового выхода)
Подключите к цифровой (оптической)
аудиоаппаратуре.
S-VIDEO OUT (выход S-видео)
Подключите к входу S-видео телевизора.
VIDEO OUTPUT (переключатель выхода видео)
В зависимости от способа подключения рекордера к телевизору можно выбрать
КОМПОНЕНТНЫЙ ВИДЕОВЫХОД/ ПРОГРЕССИВНАЯ РАЗВЕРТКА (COMPO
NENT) или сигнал RGB для разъема EURO AV1 AUDIO/VIDEO.
EURO AV 1 AUDIO/VIDEO (аудио/видео евро AV 1)
Соедините с разъемом SCART телевизора.
RF. OUT (выход высокой частоты)
Передача сигнала от антенны на ваш телевизор/монитор.
Внимание
Не прикасайтесь к внутренним штырям разъемов на
задней панели. Электростатический разряд может
нанести серьезное повреждение устройству.
