144
Установка и замена компонентов
b
Подушечками пальцев осторожно раскрывайте металлические фиксаторы, пока плата слегка
не выскочит.
c
Выдвиньте мобильную широкополосную плату и извлеките ее из разъема.
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъем и точнее совместите с ним плату.
ЗАМЕЧАНИЕ.
На мобильной широкополосной плате могут находиться один или два разъема,
в зависимости от типа заказанной платы.
ПРИМЕЧАНИЕ.
Не вставляйте в слот платы мобильной широкополосной сети плату беспроводной
локальной сети (WLAN).
5
Порядок установки мобильной широкополосной платы описан ниже.
a
Уложите антенные кабели так, чтобы они не мешали установке платы мобильной
широкополосной сети.
b
Совместите плату с разъемом под углом 45 градусов и нажатием вставьте ее в разъем до щелчка.
ЗАМЕЧАНИЕ.
Во избежание повреждения платы мобильной широкополосной сети никогда не
размещайте кабели над платой или под ней, и проверяйте правильность прокладки кабелей.
ПРИМЕЧАНИЕ.
Более конкретную информацию о подсоединении кабелей к соответствующим разъемам
смотрите в документации, прилагаемой к плате мобильной широкополосной сети.
c
Подсоедините белый антенный кабель к разъему на плате, обозначенному белым треугольником;
подсоедините черный антенный кабель к разъему на плате, обозначенному черным треугольником.

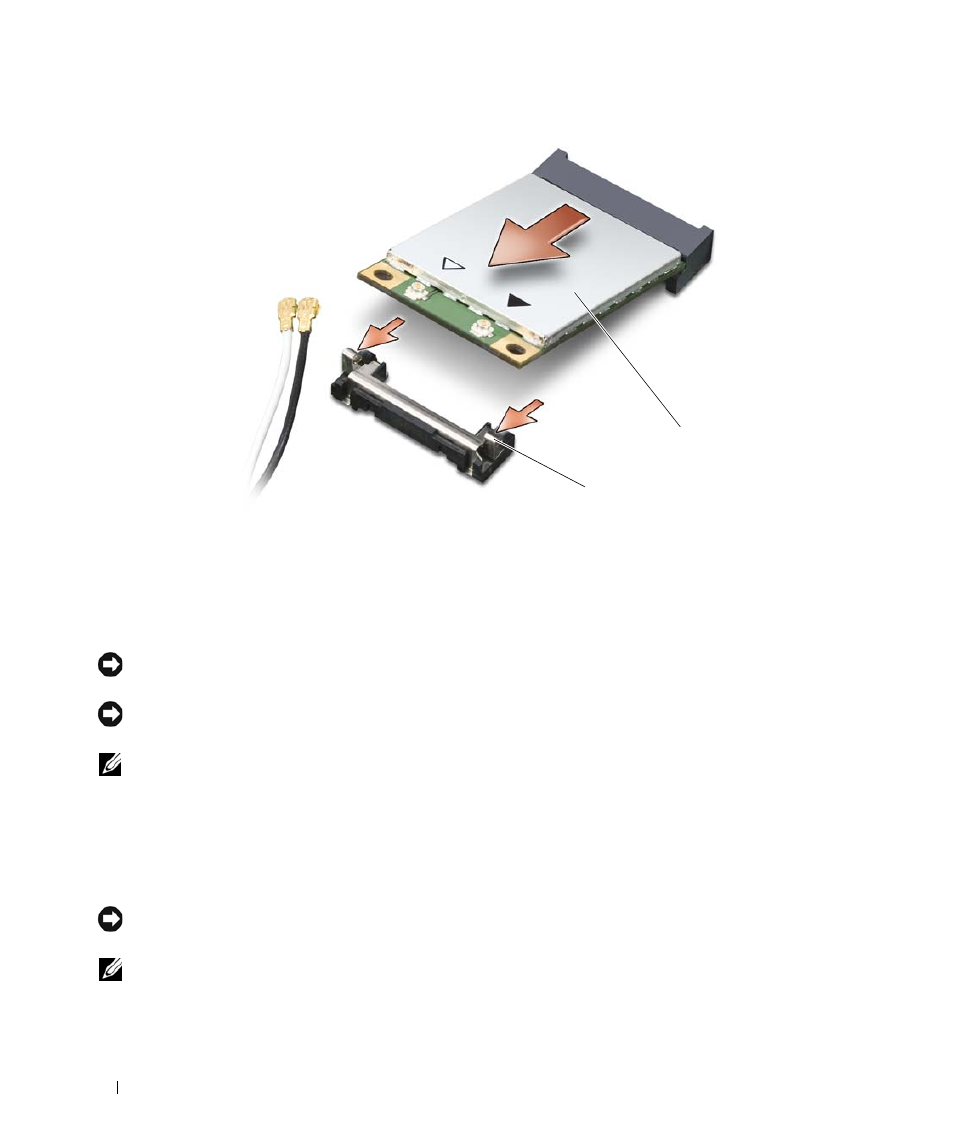

1
металлические защелки (2)
2
мобильная широкополосная плата
1
2
