142 Установка и замена компонентов
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъем и точнее совместите с ним плату.
ПРИМЕЧАНИЕ.
Не разрешается вставлять мобильную широкополосную плату в слот платы беспроводной
локальной сети (WLAN).
ПРИМЕЧАНИЕ.
На плате беспроводной локальной сети могут находиться два или три разъема,
в зависимости от типа заказанной платы.
5
Порядок установки платы беспроводной локальной сети описан ниже.
a
Уложите антенные кабели так, чтобы они не мешали установке платы беспроводной локальной
сети.
b
Совместите плату беспроводной локальной сети с разъемом под углом 45 градусов и нажатием
вставьте ее в разъем до щелчка.
ЗАМЕЧАНИЕ.
Во избежание повреждения платы беспроводной локальной сети не следует проводить
кабели над платой или под ней.
ПРИМЕЧАНИЕ.
На плате беспроводной локальной сети могут находиться два или три разъема,
в зависимости от заказанного типа платы.
ПРИМЕЧАНИЕ.
Более конкретную информацию по подсоединению кабелей к соответствующим
разъемам смотрите в документации, прилагаемой к плате беспроводной локальной сети.
c
Подсоедините к плате беспроводной локальной сети антенные кабели, убедившись
в правильности их прокладки.

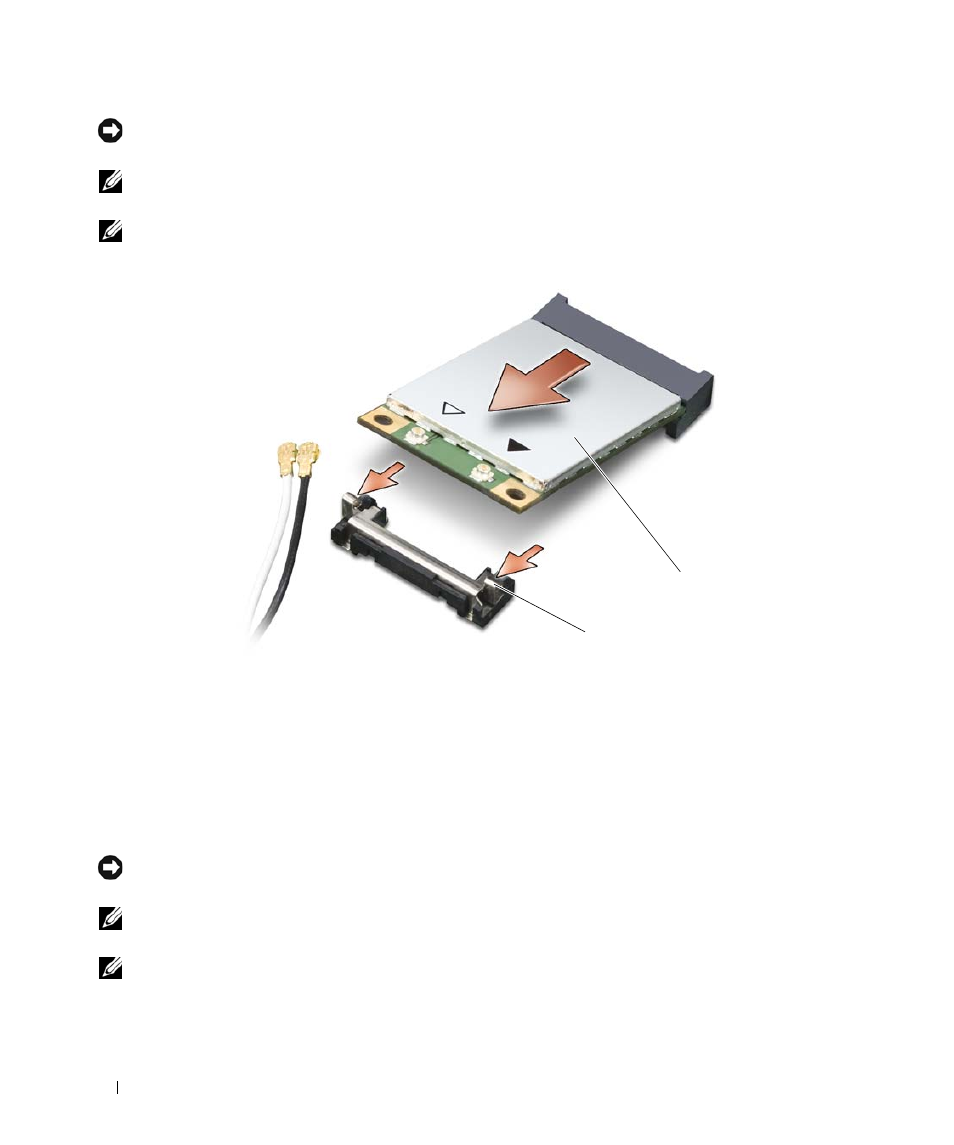

1
металлические защелки (2)
2
плата беспроводной локальной сети
1
2
