Установка и замена компонентов 135
Внутренняя плата с беспроводной технологией Bluetooth
®
ПРЕДУПРЕЖДЕНИЕ.
Перед выполнением следующих процедур прочтите указания по технике
безопасности в Информационном руководстве по продуктам.
ЗАМЕЧАНИЕ.
Заземлитесь для предотвращения электростатического разряда, надев антистатический
браслет или периодически прикасаясь к разъему на задней панели компьютера.
ЗАМЕЧАНИЕ.
Во избежание повреждения системной платы необходимо вынуть основной аккумулятор,
прежде чем приступать к работе с внутренними компонентами компьютера.
Если в комплект приобретаемого компьютера входит внутренняя плата с беспроводной технологией
Bluetooth,
то она уже установлена.
1
Выполните процедуры, описанные в разделе «Перед началом работы» на стр. 129.
2
Снимите шарнирную крышку (смотрите раздел «Шарнирная крышка» на стр. 131).
ЗАМЕЧАНИЕ.
Соблюдайте осторожность при извлечении платы во избежание повреждения платы,
кабеля платы и окружающих компонентов.
3
Осторожно извлеките кабель платы из направляющей.
4

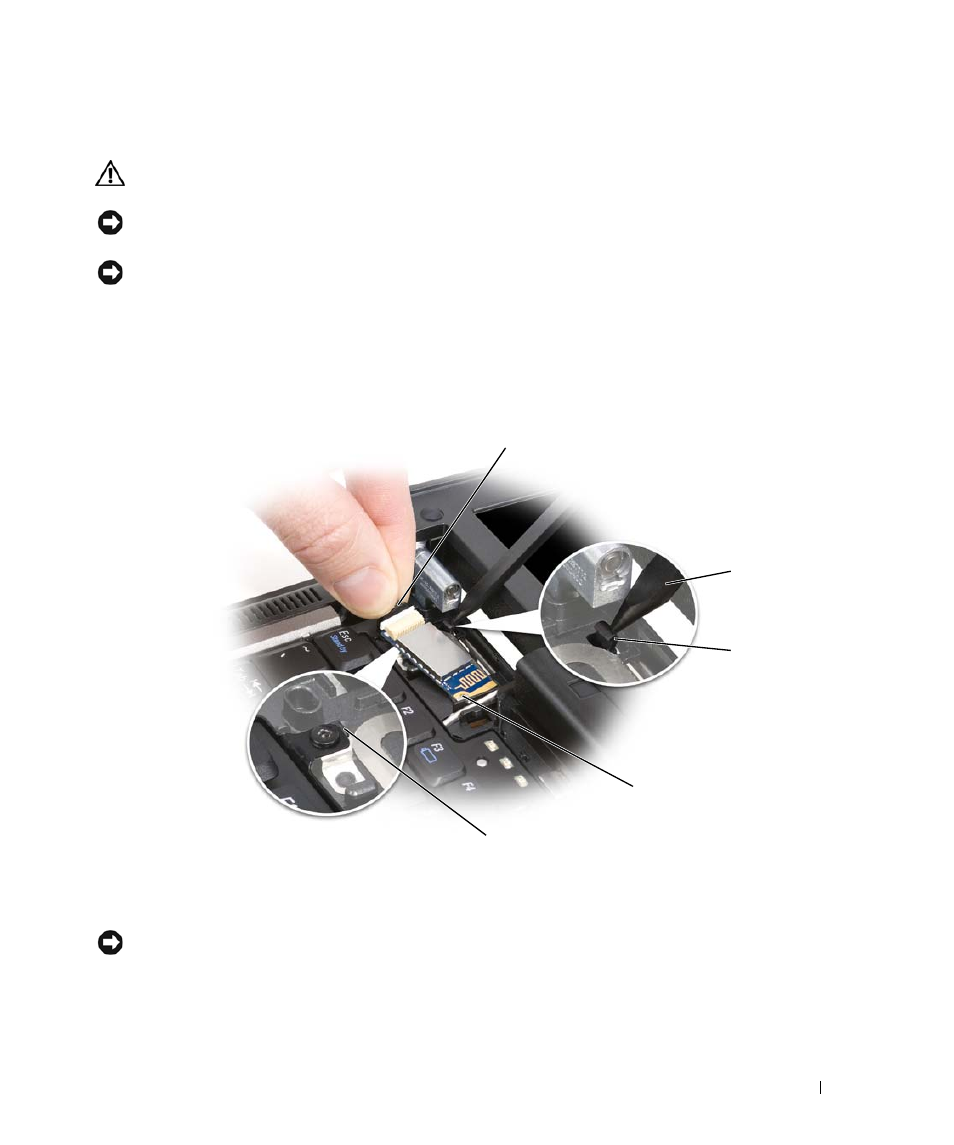

Удерживая кабель платы одной рукой, осторожно выдвиньте плату из-под металлической защелки
другой рукой, используя пластмассовую палочку
.
1
соединительный провод
2
пластмассовая палочка
3
пластмассовая защелка
4 металлическая защелка 5 пластмассовая защелка
5
4
3
2
1
