Инструкция по эксплуатации Dell Inspiron One 2305 (Mid 2010)
Страница 84
Назад на страницу содержания

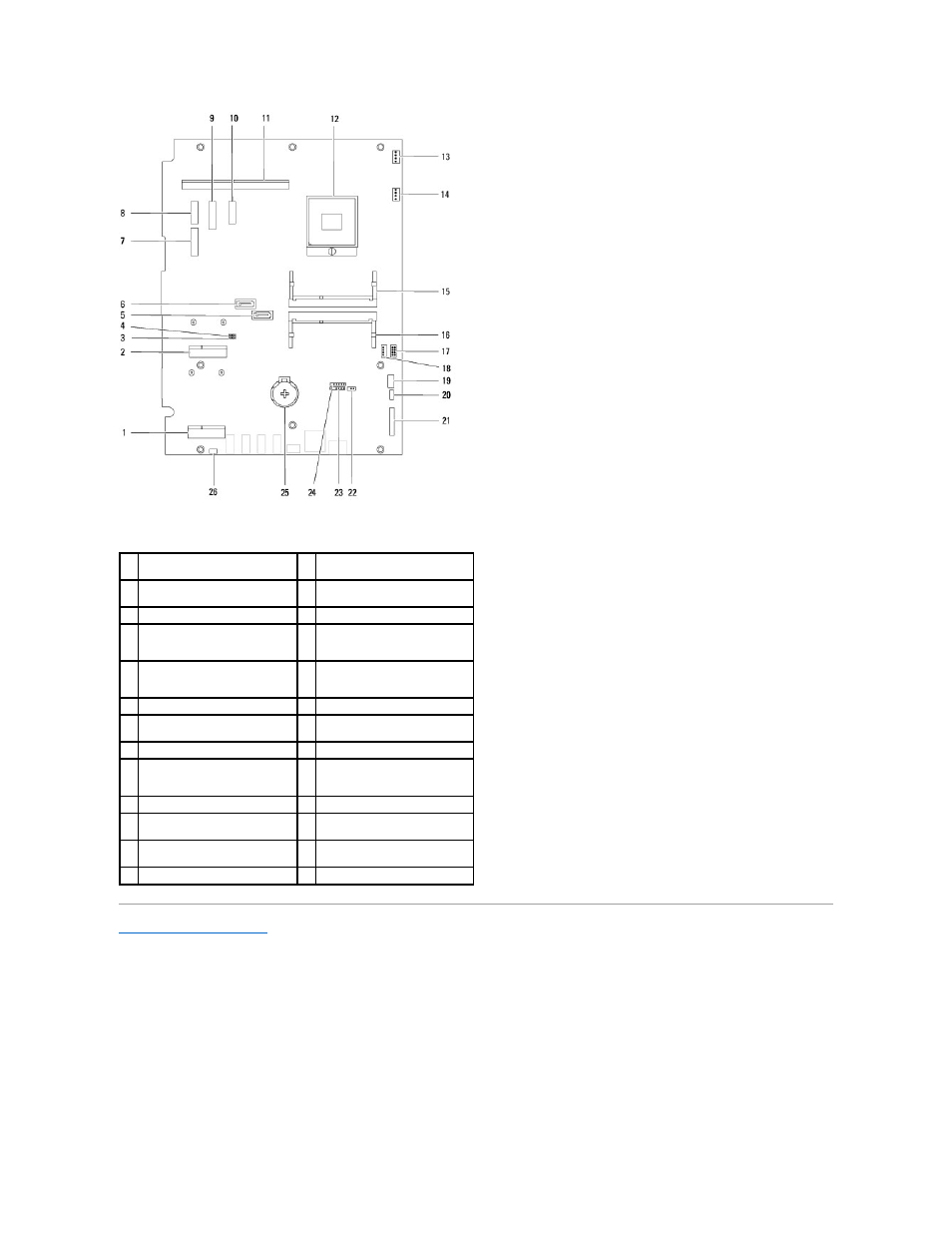

1
слот платы ТВ
-тюнера (TV
TUNER)
2
слот мини
-платы (WLAN\COMBO)
3
перемычка КМОП
-схемы
(CLR_CMOS)
4
перемычка защиты паролем
(CLR_PSWD)
5
разъем диска
SATA (SATA1)
6
разъем диска
SATA (SATA0)
7
разъем кабеля дисплея
(когда
присутствует и плата
MXM и
аудио
/видеокарта) (AVIN_MXM)
8
разъем кабеля дисплея
(когда
присутствует только плата
MXM) (LVDS_MXM)
9
разъем кабеля дисплея
(когда
присутствует только
аудио
/видеокарта) (AVIN_UMA)
10 разъем кабеля дисплея (когда
отсутствует и плата
MXM и
аудио
/видеокарта) (LVDS_UMA)
11 разъем блока MXM
12 разъем процессора
13 разъем вентилятора MXM (MXM
FAN)
14 разъем вентилятора радиатора
процессора
(CPU FAN)
15 разъем модуля памяти
16 разъем модуля памяти
17 разъем кабеля питания
жесткого диска
(HDD PWR)
18 разъем кабеля питания
оптического дисковода
(ODD
PWR)
19 разъем кабеля камеры
20 разъем кабеля Bluetooth (BT)
21 разъем кабеля платы
преобразователя
22 разъем кабеля ИК-
ретранслятора
23 разъем кабеля ИК-платы
24 разъем кабеля сенсорного
экрана
(Touch)
25 гнездо батареи (BT1)
26 разъем кабеля динамика
